Πίνακες αντλιών γεωτρήσεων METTA - Κύρια υλικά CHINT
Οι ηλεκτρικοί πίνακες ΜΕΤΤΑ για αντλίες γεωτρήσεως (κύριων υλικών CHINT), είναι σχεδιασμένοι κατάλληλα για τη σωστή λειτουργία και τον έλεγχο της αντλίας, εξασφαλίζοντας ταυτόχρονα την προστασία της μέσω ηλεκτροδίων ή ψηφιακού ενδείκτη στάθμης.
| ΠΙΝΑΚΕΣ ΕΚΚΙΝΗΣΗΣ 1 ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ | ||||||||
| Τύπος | Τάση | Hp | KW | Εκκίνηση | Εύρος Α | Υλικό κιβωτίου | Προστασία | Διαστάσεις Υ x Π x Β (mm) |
| CB1D1007 | 230V | 1 | 0,75 | DOL | 4-6 | ABS |
IP54 |
400x300x170 |
| CB1D1011 | 1,5 | 1,1 | 7-10 | 400x300x170 | ||||
| CB1D1015 | 2 | 1,5 | 9-13 | 400x300x170 | ||||
| CB1D1022 | 3 | 2,2 | 12-18 | 400x300x170 | ||||
| CB1D3007 | 400V | 1 | 0,75 | DOL | 1,6-2,5 | ABS |
IP54 |
400x300x170 |
| CB1D3011 | 1,5 | 1,1 | 2,5-4 | 400x300x170 | ||||
| CB1D3015 | 2 | 1,5 | 4-6,3 | 400x300x170 | ||||
| CB1D3022 | 3 | 2,2 | 4-6,3 | 400x300x170 | ||||
| CB1D3030 | 4 | 3 | 6-10 | 400x300x170 | ||||
| CB1D3040 | 5,5 | 4 | 9-14 | 400x300x170 | ||||
| CB1D3055 | 7,5 | 5,5 | 9-14 | 400x300x170 | ||||
| CB1D3075 | 10 | 7,5 | 13-18 | 400x300x170 | ||||
| CB1D3075.1 | 10 | 7,5 | 17-23 | 400x300x170 | ||||
| CB1Υ3055 | 400V | 7,5 | 5,5 | Υ/Δ |
9-14* | METAL |
IP54 |
500x400x200 |
| CB1Υ3075 | 10 | 7,5 | 13-18* | 500x400x200 | ||||
| CB1Υ3075.1 | 10 | 7,5 | 17-23* | 500x400x200 | ||||
| CB1Υ3110 | 15 | 11 | 21-26 | 600x400x200 | ||||
| CB1Υ3150 | 20 | 15 | 30-35 | 600x400x200 | ||||
| CB1Υ3185 | 25 | 18,5 | 30-43 | 700x500x200 | ||||
| CB1Υ3220 | 30 | 22 | 40-50 | 700x500x200 | ||||
| CB1Υ3300 | 40 | 30 | 52-69 | 800x600x200 | ||||
| CB1Υ3370 | 50 | 37 | 64-81 | 800x600x200 | ||||
Στη σειρά CB1Y3__ xρησιμοποιείται ασφάλεια με θερμικό διακόπτη εκτός από τους αστερίσκους όπου χρησιμοποιείται θερμομαγνητικός.
- Πίνακες ελέγχου και αυτοματισμού για την εκκίνηση ευρείας γκάμας αντλιών γεωτρήσεως.
- Προστασία από ξηρά λειτουργία της αντλίας σε ενδεχόμενη έλλειψη νερού μέσω ηλεκτροδίων στάθμης ή ψηφιακού ενδείκτη στάθμης.
- Εντολή εκκίνησης μέσω πιεζοστάτη, χρονοδιακόπτη ή φλοτεροδιακόπτη ρυθμιζόμενης διαφορικής στάθμης με αντίβαρο.

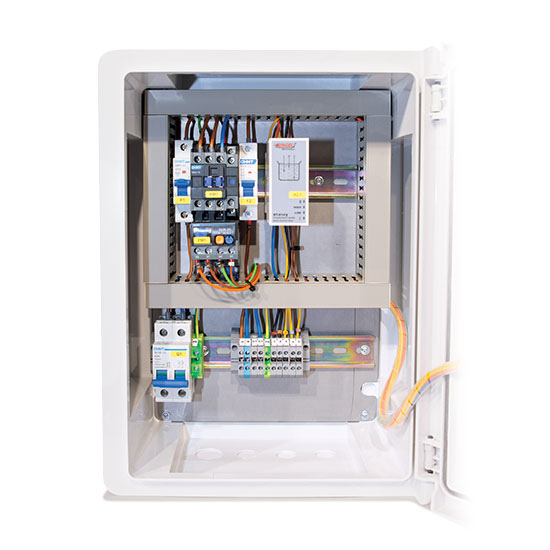

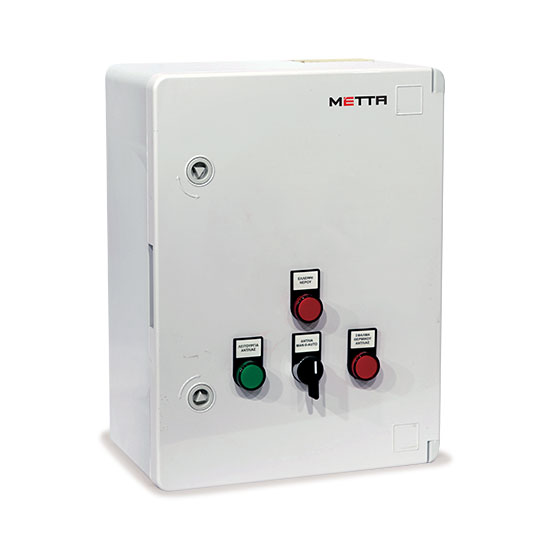

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ 230V ΕΩΣ 2,2KW
CΒ1D1___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός διπολικός ραγοδιακόπτης φορτίου
- Aυτόματη ασφάλεια ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερένταση, βραχυκύκλωμα
- Εκκινητής για την απευθείας εκκίνηση της αντλίας
- Θερμικός ηλεκτρονόμος για την προστασία της αντλίας από υπερφόρτωση
- Δυνατότητα σύνδεσης πυκνωτή, εάν απαιτείται (δεν περιλαμβάνεται)
- Επιτηρητής στάθμης για ανίχνευση έλλειψης νερού με ηλεκτρόδια
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Επαφή για λειτουργία με φλοτέρ, πιεζοστάτη ή χρονοδιακόπτη στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, έλλειψη νερού
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας

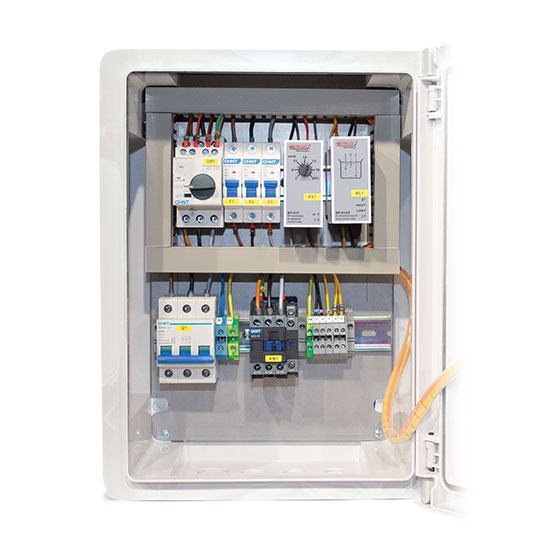

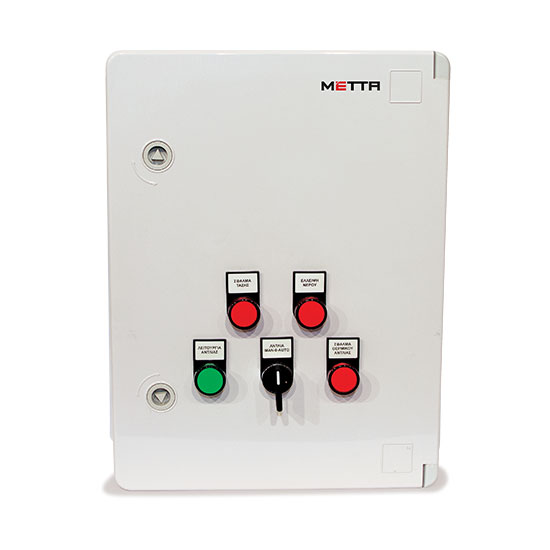

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ 400V ΕΩΣ 5,5KW
CΒ1D3___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός ραγοδιακόπτης φορτιού
- Επιτηρητής ασυμμετρίας, διαδοχής και έλλειψης φάσης
- Θερμομαγνητικός διακόπτης ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα
- Εκκινητής για την απευθείας εκκίνηση της αντλίας
- Επιτηρητής στάθμης για ανίχνευση έλλειψης νερού με ηλεκτρόδια
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Επαφή για λειτουργία με φλοτέρ, πιεζοστάτη ή χρονοδιακόπτη στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης, έλλειψη νερού
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΕΠΙΦΑΝΕΙΑΣ 400V ΕΩΣ 5,5KW
CB1Y3___
- Μεταλλικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός ραγοδιακόπτης φορτίου
- Επιτηρητής ασυμμετρίας, διαδοχής και έλλειψης φάσης
- Αυτόματες ασφάλειες καμπύλης «D» σε συνδυασμό με θερμικό ηλεκτρονόμο, κατάλληλες για προστασία κινητήρων από υπερένταση, βραχυκύκλωμα και υπερφόρτωση, ή εναλλακτικά θερμομαγνητικός διακόπτης
- Εκκινητής Υ/Δ διαστασιολογημένος ανάλογα με την ισχύ της αντλίας
- Επιτηρητής στάθμης για ανίχνευση έλλειψης νερού με ηλεκτρόδια
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Επαφή για λειτουργία με φλοτέρ, πιεζοστάτη ή χρονοδιακόπτη στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης, έλλειψη νερού
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
| ΚΩΔΙΚΟΣ | ΠΡΟΣΘΕΤΑ |
| F |
Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και έλλειψης νερού (για τους πίνακες CB1D1__) |
| Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και έλλειψης νερού (για τους πίνακες CB1D1__) | |
| M | Πολυόργανο 3 ενδείξεων με μετασχηματιστές έντασης |
| L | Ψηφιακός ενδείκτης στάθμης γεώτρησης (δεν περιλαμβάνεται σταθμήμετρο) |
| P | Προστασία από ξηρά λειτουργία μέσω γεώτρησης συντελεστής ισχύος (cosφ) χωρίς Autoreset |
| Χ | Ενισχυμένη πρίζα γενικής χρήσης |
| Ε | Εσωτερικός φωτισμός LED |
- Κατασκευή με κύρια υλικά ABB
- Κατασκευή με κύρια υλικά CHINT
