Πίνακες εκκίνησης δίδυμου αντλιών λυμάτων ΜΕΤΤΑ - Κύρια υλικά ΑΒΒ
Οι ηλεκτρικοί πίνακες ΜΕΤΤΑ για αντλίες λυμάτων είναι σχεδιασμένοι κατάλληλα για τη σωστή λειτουργία και την προστασία του δίδυμου συγκροτήματος αντλιών, παρέχοντας ταυτόχρονα τη δυνατότητα πλήρους αυτονομίας στον έλεγχο μέσω φλοτεροδιακοπτών εκκίνησης-διακοπής.
| ΠΙΝΑΚΕΣ ΕΚΚΙΝΗΣΗΣ 2 ΑΝΤΛΙΩΝ ΟΜΒΡΙΩΝ/ΛΥΜΑΤΩΝ | ||||||||
| Τύπος | Τάση | Hp | KW | Εκκίνηση | Εύρος Α | Υλικό κιβωτίου | Προστασία | Διαστάσεις Υ x Π x Β (mm) |
| AD2D1007 | 230V | 1 | 0,75/1,1 | DOL | 4-6,3 | ABS |
IP54 |
500x400x180 |
| AD2D1011 | 1,5 | 1,1/1,2 | 6,3-10 | 500x400x180 | ||||
| AD2D1015 | 2 | 1,5/1,7 | 6,3-10 | 500x400x180 | ||||
| AD2D1022 | 3 | 2,2 | 10-16 | 500x400x180 | ||||
| AD2D3007 | 400V | 1 | 0,75 | DOL | 1,6-2,5 | ABS |
IP54 |
500x400x180 |
| AD2D3011 | 1,5 | 1,1 | 2,5-4 | 500x400x180 | ||||
| AD2D3015 | 2 | 1,5 | 2,5-4 | 500x400x180 | ||||
| AD2D3022 | 3 | 2,2 | 4-6,3 | 500x400x180 | ||||
| AD2D3030 | 4 | 3 | 6,3-10 | 500x400x180 | ||||
| AD2D3040 | 5,5 | 4 | 6,3-10 | 500x400x180 | ||||
| AD2Υ3055 | 400V | 7,5 | 5,5 | Υ/Δ |
10-16* | METAL |
IP54 |
600x500x200 |
| AD2Υ3075 | 10 | 7,5 | 10-16* | 600x500x200 | ||||
| AD2Υ3110 | 15 | 11 | 18-22 | 600x500x200 | ||||
| AD2Υ3150 | 20 | 15 | 28-32 | 600x500x200 | ||||
| AD2Υ3185 | 25 | 18,5 | 35-39 | 700x500x200 | ||||
| AD2Υ3220 | 30 | 22 | 35-41 | 700x500x200 | ||||
| AD2Υ3300 | 40 | 30 | 52-61 | 800x600x200 | ||||
| AD2Υ3370 | 50 | 37 | 65-75 | 800x600x200 | ||||
Στη σειρά AD2Y3__ xρησιμοποιείται ασφάλεια με θερμικό διακόπτη εκτός από τους αστερίσκους όπου χρησιμοποιείται θερμομαγνητικός.
- Πίνακες ελέγχου και αυτοματισμού για την εκκίνηση ευρείας γκάμας αντλιών ομβρίων/λυμάτων.
- Εκκίνηση δίδυμου συγκροτήματος αντλιών.
- Προστασία από ξηρά λειτουργία των αντλιών μέσω φλοτεροδιακόπτη σε ενδεχόμενη αποστράγγιση της δεξαμενής άντλησης.
- Εντολή εκκίνησης των αντλιών μέσω φλοτεροδιακοπτών σημειακής στάθμης ή ρυθμιζόμενης διαφορικής στάθμης με αντίβαρο.
- Οπτική και ηχητική ειδοποίηση υπερχείλισης της δεξαμενής άντλησης
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΛΥΜΑΤΩΝ 230V ΜΕ ΕΚΚΙΝΗΣΗ DOL
AD2D1___

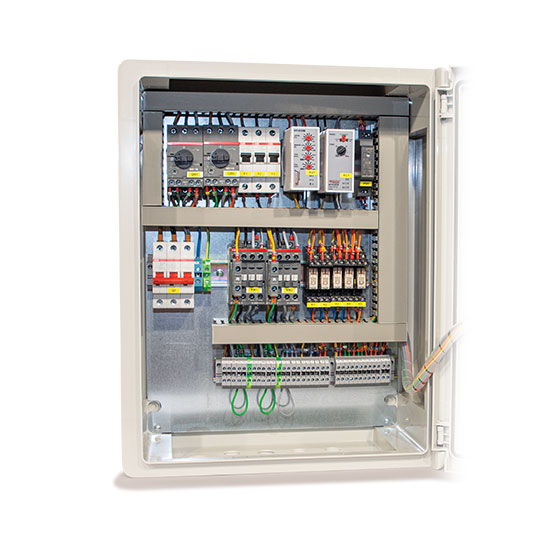

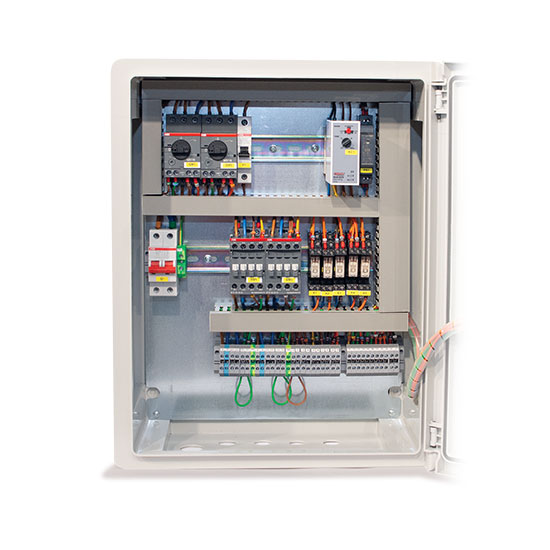

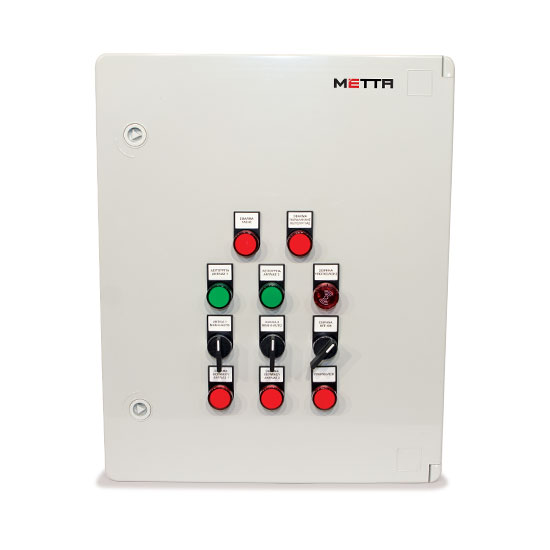

- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός διπολικός ραγοδιακόπτης φορτίου
- Θερμομαγνητικός διακόπτης ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα ματη ασφάλεια ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερένταση, βραχυκύκλωμα
- Εκκινητής ισχύος, ένας για την κάθε αντλία, για την απευθείας εκκίνησή της
- Δυνατότητα σύνδεσης πυκνωτών, εάν απαιτείται (δεν περιλαμβάνεται)
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας, είτε μέσω φλοτεροδιακόπτη εκκίνησης με αυτοσυγκράτηση, και ξεχωριστό φλοτεροδιακόπτη για διακοπή, είτε μέσω ενός φλοτεροδιακόπτη εκκίνησης- διακοπής
- Χειροκίνητη λειτουργία με εκκίνηση ανεξάρτητα με τη στάθμη
- Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των δύο σε αύξηση της στάθμης
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη κάθε αντλίας
- Οπτικό και ηχητικό alarm υπερχείλισης με δυνατότητα απενεργοποίησης
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΛΥΜΑΤΩΝ 400V ΜΕ ΕΚΚΙΝΗΣΗ DOL
ΑD2D3___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός ραγοδιακόπτης φορτιού
- Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
- Θερμομαγνητικός διακόπτης, ένας για κάθε αντλία διαστασιολογημένος ανάλογα με το απορροφούμενο ρεύμα της για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα, με μετωπική βοηθητική επαφή
- Εκκινητής ισχύος, ένας για την κάθε αντλία, για την απευθείας εκκίνησή της
- Κλέμμες σύνδεσης εσωτερικών θερμικών αντλιών σε σειρά με το κύκλωμα ελέγχου
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας είτε μέσω φλοτεροδιακόπτη εκκίνησης με αυτοσυγκράτηση, και ξεχωριστό φλοτεροδιακόπτη για διακοπή, είτε μέσω ενός φλοτεροδιακόπτη εκκίνησης- διακοπής
- Χειροκίνητη λειτουργία με εκκίνηση ανεξάρτητα με τη στάθμη
- Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των δύο σε αύξηση της στάθμης
- Ενδεικτικές λυχνίες για σφάλμα τάσης, λειτουργία και βλάβη κάθε αντλίας
- Οπτικό και ηχητικό alarm υπερχείλισης με δυνατότητα απενεργοποίησης
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΛΥΜΑΤΩΝ 400V ΜΕ ΕΚΚΙΝΗΣΗ Υ/Δ
ΑD2Y3___
- Μεταλλικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός ραγοδιακόπτης φορτίου
- Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
- Αυτόματες ασφάλειες καμπύλης «Κ», σε συνδυασμό με θερμικό ηλεκτρονόμο, κατάλληλες για προστασία κινητήρων από υπερένταση, βραχυκύκλωμα και υπερφόρτωση ή εναλλακτικά, θερμομαγνητικός διακόπτης
- Εκκινητής Υ/Δ, ένας για κάθε αντλία, διαστασιολογημένος ανάλογα με την ισχύ της αντλίας
- Κλέμμες σύνδεσης εσωτερικών θερμικών αντλιών σε σειρά με το κύκλωμα ελέγχου
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας είτε μέσω φλοτεροδιακόπτη εκκίνησης με αυτοσυγκράτηση, και ξεχωριστό φλοτεροδιακόπτη για διακοπή, είτε μέσω ενός φλοτεροδιακόπτη εκκίνησης- διακοπής
- Χειροκίνητη λειτουργία με εκκίνηση ανεξάρτητα με τη στάθμη
- Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των δύο σε αύξηση της στάθμης
- Ενδεικτικές λυχνίες για σφάλμα τάσης, λειτουργία και βλάβη για κάθε αντλία
- Οπτικό και ηχητικό alarm υπερχείλισης με δυνατότητα απενεργοποίησης
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
| ΚΩΔΙΚΟΣ | ΠΡΟΣΘΕΤΑ |
| F |
Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και θέσης «AUTO» για κάθε αντλία, καθώς και για ένδειξη υπερχείλισης (για τους πίνακες ΑD2D1___) |
| Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και θέσης «AUTO» για κάθε αντλία, καθώς και για ένδειξη σφάλματος τάσης και υπερχείλισης (για τους πίνακες AD2D3___ και AD2Y3___) | |
| M | Πολυόργανο 3 ενδείξεων με μετασχηματιστές έντασης |
| Η | Μόνιμη οπτική ειδοποίηση σφάλματος παράλληλης λειτουργίας. Σε περίπτωση μη ανιχνεύσιμης βλάβης μιας αντλίας, και για να αποφευχθεί το φαινόμενο να λειτουργεί χωρίς ένδειξη σφάλματος μια μόνο αντλία, ενεργοποιείται οπτική ειδοποίηση ταυτόχρονης δυσλειτουργίας και για τις 2 αντλίες |
| P | Προστασία από ξηρά λειτουργία μέσω γεώτρησης συντελεστής ισχύος (cosφ) χωρίς Autoreset |
| A | Τροφοδοτικό 12VDC με δυνατότητα σύνδεσης μπαταρίας για αυτονόμηση του alarm υπερχείλισης |
| C | Μπαταρία για αυτονόμηση του alarm υπερχείλισης 12VDC/3.2Ah |
| Χ | Ενισχυμένη πρίζα γενικής χρήσης |
| Ε | Εσωτερικός φωτισμός LED |
- Κατασκευή με κύρια υλικά ABB
