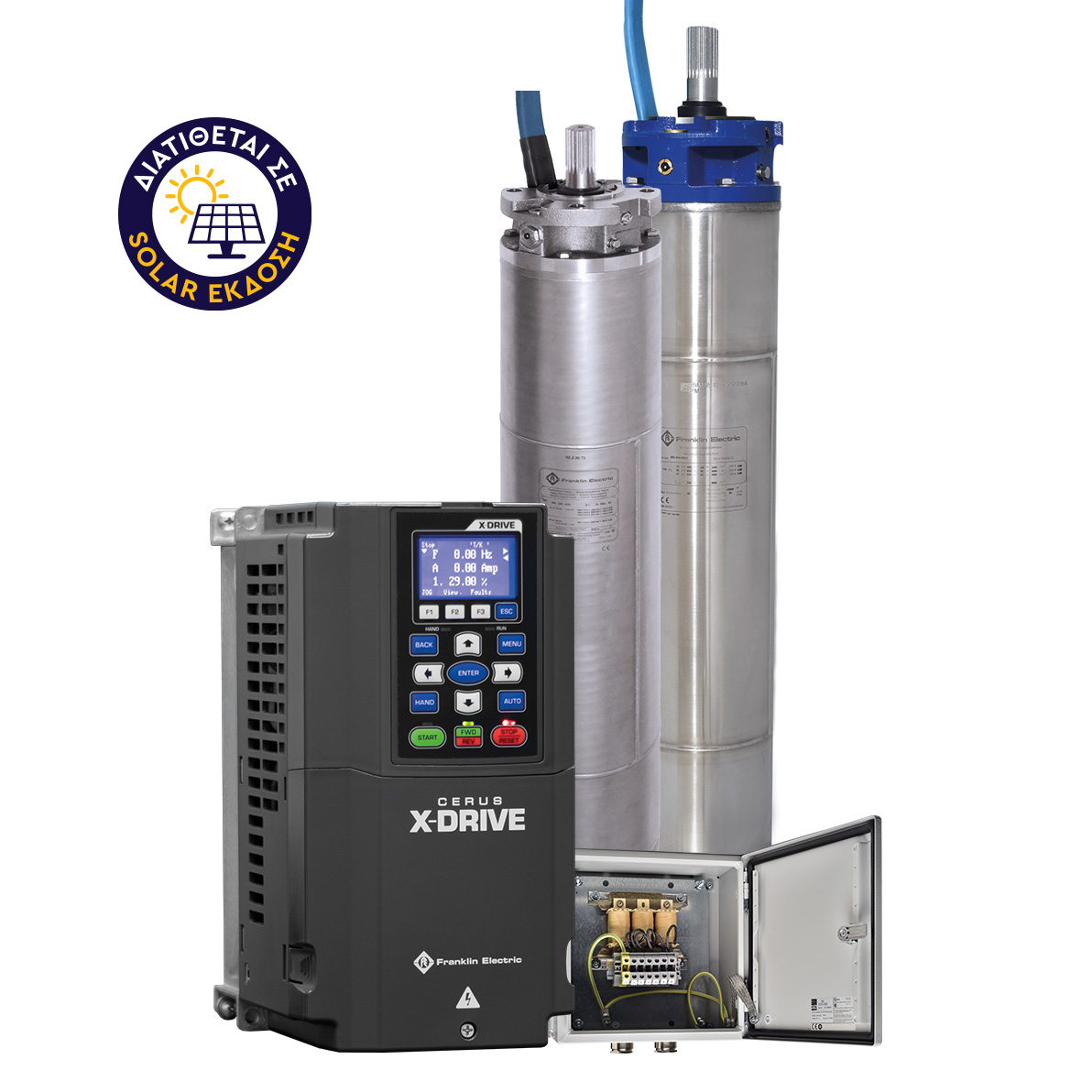

8" High Efficiency System (HES)
- Σύγχρονο υποβρύχιο κινητήρα μόνιμου μαγνήτη (8" NEMA): 8" HES: 45 - 130kW 75 / 100 / 130kW (100Hz - 3000rpm)
- Inverter
- Φίλτρο εξόδου (> 230V)
Σύστημα υψηλής απόδοσης 8” (Κινητήρας 8” PM – Inverter – ΦΙΛΤΡΟ DV/DT)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 8″ HES – 75KW – 100HP – DV/DT | FRK308080214 | X-Drive | 20 | 3- | 75 | 100 | 380 | 100 | 45.000 | εξωτερικό |
| 8″ HES – 100KW – 134HP – DV/DT | FRK308080218 | 100 | 134 | |||||||
| 8″ HES – 130KW – 175HP – DV/DT | FRK308080225 | 130 | 175 |
Σύστημα υψηλής απόδοσης 8” (Κινητήρας 8” PM – Inverter – ΦΙΛΤΡΟ SINUS)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 8” HES – 75kW – 100HP – SIN | FRK308014101 | X-Drive | 20 | 3- | 75 | 100 | 380 | 100 | 45.000 | εξωτερικό |
| 8” HES – 100kW – 134HP – SIN | FRK308016101 | 100 | 134 | |||||||
| 8” HES – 130kW – 175HP – SIN | FRK308018101 | 130 | 175 |
Σύστημα υψηλής απόδοσης 8” (Κινητήρας 8” PM – Inverter – ΦΙΛΤΡΟ DV/DT – ΔΙΑΚΟΠΤΗΣ ΡΟΗΣ)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 8” HES – 75kW – 100HP – DV/DT – Solar | FRK308014002S | VACON/ X-Drive |
21/00 | 3- | 75 | 100 | 380 | 100 | 45.000 | εξωτερικό |
| 8” HES – 100kW – 134HP – DV/DT – Solar | FRK308016002S | 100 | 134 | |||||||
| 8” HES – 130kW – 175HP – DV/DT – Solar | FRK308018002S | 130 | 175 |
Σύστημα υψηλής απόδοσης 8” (Κινητήρας 8” PM – Inverter – ΦΙΛΤΡΟ SINUS – ΔΙΑΚΟΠΤΗΣ ΡΟΗΣ)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 8” HES – 75kW – 100HP – SIN – Solar | FRK30801410S | VACON/ X-Drive |
21/00 | 3- | 75 | 100 | 380 | 100 | 45.000 | εξωτερικό IP00 |
| 8” HES – 100kW – 134HP – SIN – Solar | FRK308016102S | 100 | 134 | |||||||
| 8” HES – 130kW – 175HP – SIN – Solar | FRK308018102S | 130 | 175 |
Εξαιρετική συμπεριφορά μερικού φορτίου.
Παροχή ολοκληρωμένων λύσεων και απόλυτα συμβατών εξαρτημάτων, τα οποία εγγυώνται κορυφαία αποτελεσματικότητα.
Ενσωματωμένα χαρακτηριστικά ομαλής εκκίνησης και προστασίας.
Βελτιωμένη απόδοση κινητήρα που φτάνει έως και το 21%.*
Λόγω της υψηλής απόδοσης του κινητήρα, το ρεύμα (Ampere) μειώνεται σημαντικά, γεγονός που μπορεί να οδηγήσει σε μικρότερη διατομή καλωδίου και επομένως εξοικονόμηση κόστους.
Διορθωμένη είσοδος συντελεστή ισχύος.
Σημαντική χαμηλότερη αύξηση της θερμότητας του κινητήρα και συνεπώς αύξηση της διάρκειας ζωής του.
Εύκολη ρύθμιση του συστήματος, εξαιτίας των προκαθορισμένων ρυθμίσεων, της διεπαφής χρήστη και του σχετικού λογισμικού της Franklin Electric.
Έλεγχος ταχύτητας, μέσω του οποίου η αντλία ταιριάζει με το σύστημα ανά πάσα στιγμή.
ModBus επικοινωνίας (RS485 και Ethernet) για τα Inverter των κινητήρων 6″/8″.
*Σε σύγκριση με την υπάρχουσα τεχνολογία ασύγχρονων κινητήρων.
- Τροφοδοσία συστήματος: 400 / 460V ± 10 % (50/60Hz)
- Συχνότητα: 50Hz – 60Hz ± 6 %
- Ονομαστική θερμοκρασία περιβάλλοντος:
30°C, ηλεκτρονικά μέρη: 50°C
(> 40°C με μείωση ισχύος) - Βαθμός προστασίας Κινητήρας IP68, κλάση μόνωσης Y
Inverter IP20/00
Φίλτρο IP21/54 - Κάθετη ή οριζόντια τοποθέτηση κινητήρα
(ανυψωμένο άκρο πτερωτής)
