6" High Efficiency System (HES)

HIGH EFFICIENCY SYSTEMS (HES)

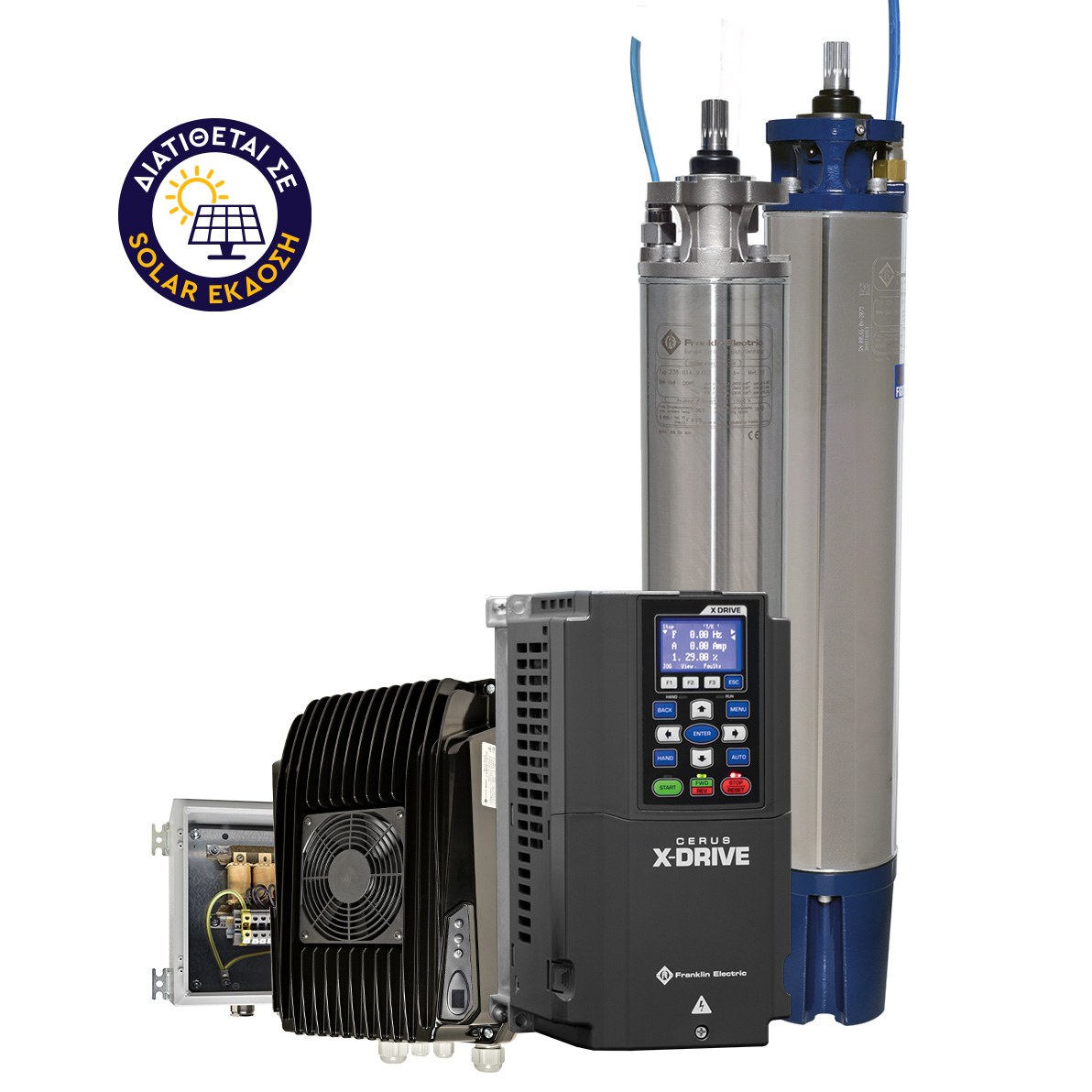

Το σύστημα περιλαμβάνει:

Σύγχρονο υποβρύχιο κινητήρα μόνιμου μαγνήτη (6" NEMA): 6" HES: 4 - 45kW 4,0 – 11,0 / 13,0 – 22,0 / 26,0 – 45,0kW (100Hz - 3000rpm)
Inverter
Φίλτρο εξόδου (> 230V)

Εκδήλωση Ενδιαφέροντος

Σύστημα υψηλής απόδοσης 6” (Κινητήρας 6” PM 380V – Inverter – ΦΙΛΤΡΟ DV/DT)

Τύπος	Κωδικός	Inverter	IP (Inverter)	Είσοδος VFD (φάση)	kW	HP	Τάση κινητήρα (V)	Κινητήρας (Hz)	Thrust (N)	Τύπος φίλτρου
6″ HES – 5,5KW – 7,5HP	FRK308080214	Drive-Tech COMPACT	66	3-	4,0 – 5,5	5,5 – 7,5	400	100	15.500	Plug-in
6″ HES – 9,3KW – 12,5HP	FRK308080218				7,5 – 9,3	10 – 12,5				Plug-in
6″ HES – 11KW – 15HP	FRK308080225				11	15				Plug-in
6″ HES – 15KW – 20HP	FRK308084230				13 – 15	17,5 – 20				Plug-in
6″ HES – 18,5KW – 25HP – DV/DT	FRK308084239				18,5	25				εξωτερικό IP54
6″ HES – 22KW – 30HP – DV/DT	FRK308084244				22	30				εξωτερικό IP54

Σύστημα υψηλής απόδοσης 6” (Κινητήρας 6” PM – Inverter – ΦΙΛΤΡΟ SINUS)

Τύπος	Κωδικός	Inverter	IP (Inverter)	Είσοδος VFD (φάση)	kW	HP	Τάση κινητήρα (V)	Κινητήρας (Hz)	Thrust (N)	Τύπος φίλτρου
6” HES – 5,5kW – 7,5HP – SIN	FRK308080314	Drive-Tech COMPACT	66	3-	4,0 – 5,5	5,5 – 7,5	400	100	15.500	εξωτερικό
6” HES – 9,3kW – 12,5HP – SIN	FRK308080318				7,5 – 9,3	10 – 12,5
6” HES – 11kW – 15HP – SIN	FRK308080325				11	15
6” HES – 15kW – 20HP – SIN	FRK308084330				13 – 15	17,5 – 20
6” HES – 18,5kW – 25HP – SIN	FRK308084339				18,5	25
6” HES – 22kW – 30HP – SIN	FRK308084344				22	30

6” HES – 5,5kW – 7,5HP – SIN	FRK308080114	Drive-Tech COMPACT	66	3-	4,0 – 5,5	5,5 – 7,5	400	100	15.500	εξωτερικό
6” HES – 5,5kW – 7,5HP – SIN	FRK308080119				7,5 – 9,3	10 – 12,5
6” HES – 5,5kW – 7,5HP – SIN	FRK308080125				11	15
6” HES – 5,5kW – 7,5HP – SIN	FRK308084130				13 – 15	17,5 – 20
6” HES – 5,5kW – 7,5HP – SIN	FRK308084139				18,5	25
6” HES – 22kW – 7,5HP – SIN	FRK308084144				22	30

Σύστημα υψηλής απόδοσης 6” Solar (Κινητήρας 6” PM 220V – Inverter SOLAR – ΦΙΛΤΡΟ DV/DT)

Τύπος	Κωδικός	Inverter	IP (Inverter)	Είσοδος VFD (φάση)	kW	HP	Τάση κινητήρα (V)	Κινητήρας (Hz)	Thrust (N)	Τύπος φίλτρου
6″ HES – 5,5KW – 7,5HP – Plug in Card Solar	FRK308080214S	Drive-Tech COMPACT Solar	66	3-	4,0 – 5,5	5,5 – 7,5	400	100	15.500	Plug-in
6″ HES – 9,3KW – 12,5HP – Plug in Card Solar	FRK308080218S				7,5 – 9,3	10 – 12,5				Plug-in
6″ HES – 11KW – 15HP – Plug in Card Solar	FRK308080225S				11	15				Plug-in
6″ HES – 15KW – 20HP – Plug in Card Solar	FRK308084230S				13 – 15	17,5 – 20				Plug-in
6″ HES – 18,5KW – 25HP – DV/DT – Plug in Card Solar	FRK308084239S				18,5	25				εξωτερικό
6″ HES – 22KW – 30HP – DV/DT – Plug in Card Solar	FRK308084244S				22	30				εξωτερικό

Εξαιρετική συμπεριφορά μερικού φορτίου.

Παροχή ολοκληρωμένων λύσεων και απόλυτα συμβατών εξαρτημάτων, τα οποία εγγυώνται κορυφαία αποτελεσματικότητα.

Ενσωματωμένα χαρακτηριστικά ομαλής εκκίνησης και προστασίας.

Βελτιωμένη απόδοση κινητήρα που φτάνει έως και το 21%.*

Λόγω της υψηλής απόδοσης του κινητήρα, το ρεύμα (Ampere) μειώνεται σημαντικά, γεγονός που μπορεί να οδηγήσει σε μικρότερη διατομή καλωδίου και επομένως εξοικονόμηση κόστους.

Διορθωμένη είσοδος συντελεστή ισχύος.

Σημαντική χαμηλότερη αύξηση της θερμότητας του κινητήρα και συνεπώς αύξηση της διάρκειας ζωής του.

Εύκολη ρύθμιση του συστήματος, εξαιτίας των προκαθορισμένων ρυθμίσεων, της διεπαφής χρήστη και του σχετικού λογισμικού της Franklin Electric.

Έλεγχος ταχύτητας, μέσω του οποίου η αντλία ταιριάζει με το σύστημα ανά πάσα στιγμή.

ModBus επικοινωνίας (RS485 και Ethernet) για τα Inverter των κινητήρων 6″/8″.

*Σε σύγκριση με την υπάρχουσα τεχνολογία ασύγχρονων κινητήρων.

Τροφοδοσία συστήματος: 380-400V / 460V ± 10 % (50/60Hz)
Συχνότητα: 50/60Hz ± 6 %
Βαθμός προστασίας: Κινητήρας IP68, κλάση μόνωσης F
Inverter IP66/54/22
Φίλτρο IP54/00

Solar

Άμεση τροφοδοσία ρεύματος DC
Τροφοδοσία συστήματος: 400 – 800V DC (ελάχιστη τάση εκκίνησης 440V)
Συχνότητα: 30 – fN (50Hz αντίστοιχα 60Hz)
