Πίνακες αντλιών γεωτρήσεων METTA - Κύρια υλικά ΑΒΒ
Οι ηλεκτρικοί πίνακες ΜΕΤΤΑ για αντλίες γεωτρήσεως (κύριων υλικών ABB), είναι σχεδιασμένοι κατάλληλα για τη σωστή λειτουργία και τον έλεγχο της αντλίας, εξασφαλίζοντας ταυτόχρονα την προστασία της μέσω ηλεκτροδίων ή ψηφιακού ενδείκτη στάθμης.
| ΠΙΝΑΚΕΣ ΕΚΚΙΝΗΣΗΣ 1 ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ | ||||||||
| Τύπος | Τάση | Hp | KW | Εκκίνηση | Εύρος Α | Υλικό κιβωτίου | Προστασία | Διαστάσεις Υ x Π x Β (mm) |
| ΑB1D1007 | 230V | 1 | 0,75 | DOL | 4-6,3 | ABS |
IP54 |
400x300x170 |
| ΑB1D1011 | 1,5 | 1,1 | 6,3-10 | 400x300x170 | ||||
| ΑB1D1015 | 2 | 1,5 | 10-16 | 400x300x170 | ||||
| ΑB1D1022 | 3 | 2,2 | 10-16 | 400x300x170 | ||||
| ΑB1D3007 | 400V | 1 | 0,75 | DOL | 1,6-2,5 | ABS |
IP54 |
400x300x170 |
| ΑB1D3011 | 1,5 | 1,1 | 2,5-4 | 400x300x170 | ||||
| ΑB1D3015 | 2 | 1,5 | 4-6,3 | 400x300x170 | ||||
| ΑB1D3022 | 3 | 2,2 | 4-6,3 | 400x300x170 | ||||
| ΑB1D3030 | 4 | 3 | 6,3-10 | 400x300x170 | ||||
| ΑB1D3040 | 5,5 | 4 | 6,3-10 | 400x300x170 | ||||
| ΑB1D3055 | 7,5 | 5,5 | 10-16 | 400x300x170 | ||||
| Α1D3075 | 10 | 7,5 | 16-20 | 400x300x170 | ||||
| ΑB1Υ3055 | 400V | 7,5 | 5,5 | Υ/Δ |
10-16* | METAL |
IP54 |
500x400x200 |
| ΑB1Υ3075 | 10 | 7,5 | 16-20* | 500x400x200 | ||||
| ΑB1Υ3110 | 15 | 11 | 23-26 | 600x400x200 | ||||
| ΑB1Υ3150 | 20 | 15 | 30-34 | 600x400x200 | ||||
| ΑB1Υ3185 | 25 | 18,5 | 35-41 | 700x500x200 | ||||
| ΑB1Υ3220 | 30 | 22 | 42-50 | 700x500x200 | ||||
| ΑB1Υ3300 | 40 | 30 | 52-68 | 800x600x200 | ||||
| ΑB1Υ3370 | 50 | 37 | 63-80 | 800x600x200 | ||||
Στη σειρά ΑB1Y3__ xρησιμοποιείται ασφάλεια με θερμικό διακόπτη εκτός από τους αστερίσκους όπου χρησιμοποιείται θερμομαγνητικός.
- Πίνακες ελέγχου και αυτοματισμού για την εκκίνηση ευρείας γκάμας αντλιών γεωτρήσεως.
- Προστασία από ξηρά λειτουργία της αντλίας σε ενδεχόμενη έλλειψη νερού μέσω ηλεκτροδίων στάθμης ή ψηφιακού ενδείκτη στάθμης.
- Εντολή εκκίνησης μέσω πιεζοστάτη, χρονοδιακόπτη ή φλοτεροδιακόπτη ρυθμιζόμενης διαφορικής στάθμης με αντίβαρο.

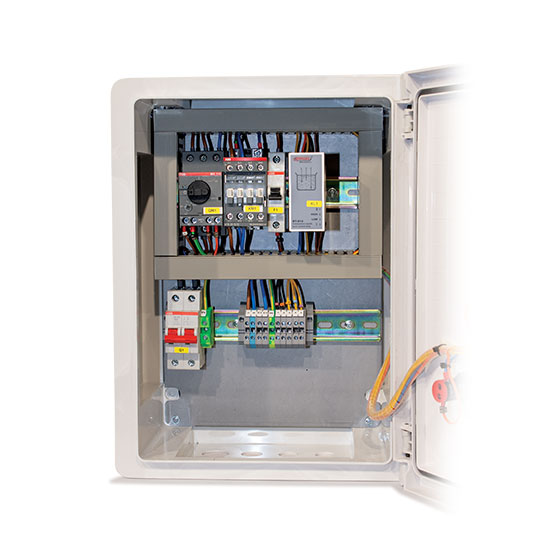

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ 230V ΕΩΣ 2,2KW
ΑΒ1D1___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός διπολικός ραγοδιακόπτης φορτίου
- Θερμομαγνητικός διακόπτης ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα
- Εκκινητής για την απευθείας εκκίνηση της αντλίας
- Δυνατότητα σύνδεσης πυκνωτή, εάν απαιτείται (δεν περιλαμβάνεται)
- Επιτηρητής στάθμης για ανίχνευση έλλειψης νερού με ηλεκτρόδια
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Επαφή για λειτουργία με φλοτέρ, πιεζοστάτη ή χρονοδιακόπτη στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, έλλειψη νερού
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας

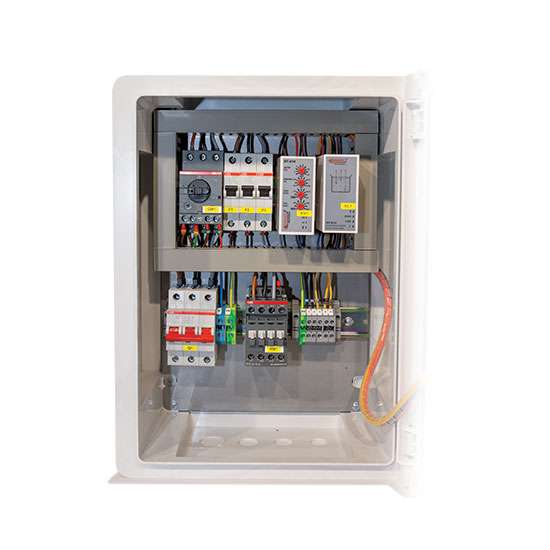

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ 400V ΕΩΣ 5,5KW
ΑΒ1D3___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός ραγοδιακόπτης φορτιού
- Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
- Θερμομαγνητικός διακόπτης ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα
- Εκκινητής για την απευθείας εκκίνηση της αντλίας
- Επιτηρητής στάθμης για ανίχνευση έλλειψης νερού με ηλεκτρόδια
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Επαφή για λειτουργία με φλοτέρ, πιεζοστάτη ή χρονοδιακόπτη στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης, έλλειψη νερού
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΑΝΤΛΙΑΣ ΕΠΙΦΑΝΕΙΑΣ 400V ΕΩΣ 5,5KW
ΑB1Y3___
- Μεταλλικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός ραγοδιακόπτης φορτίου
- Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
- Αυτόματες ασφάλειες καμπύλης «Κ» σε συνδυασμό με θερμικό ηλεκτρονόμο, κατάλληλες για προστασία κινητήρων από υπερένταση, βραχυκύκλωμα και υπερφόρτωση, ή εναλλακτικά θερμομαγνητικός διακόπτης
- Εκκινητής Υ/Δ διαστασιολογημένος ανάλογα με την ισχύ της αντλίας
- Επιτηρητής στάθμης για ανίχνευση έλλειψης νερού με ηλεκτρόδια
- Επιλογικός διακόπτης Ι-0-ΙΙ για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Επαφή για λειτουργία με φλοτέρ, πιεζοστάτη ή χρονοδιακόπτη στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης, έλλειψη νερού
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
| ΚΩΔΙΚΟΣ | ΠΡΟΣΘΕΤΑ |
| F |
Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και έλλειψης νερού (για τους πίνακες ΑB1D1__) |
| Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και έλλειψης νερού (για τους πίνακες ΑB1D1__ και AB1Y3__) | |
| M | Πολυόργανο 3 ενδείξεων με μετασχηματιστές έντασης |
| L | Ψηφιακός ενδείκτης στάθμης γεώτρησης (δεν περιλαμβάνεται σταθμήμετρο) |
| P | Προστασία από ξηρά λειτουργία μέσω γεώτρησης συντελεστής ισχύος (cosφ) χωρίς Autoreset |
| Χ | Ενισχυμένη πρίζα γενικής χρήσης |
| Ε | Εσωτερικός φωτισμός LED |
- Κατασκευή με κύρια υλικά ABB
- Κατασκευή με κύρια υλικά CHINT
