Πίνακες εκκίνησης δίδυμου αντλιών επιφανείας Metta - Κύρια υλικά ΑΒΒ

Οι ηλεκτρικοί πίνακες ΜΕΤΤΑ για αντλίες επιφανείας είναι σχεδιασμένοι κατάλληλα για τη σωστή λειτουργία και τον έλεγχο των αντλιών, εξασφαλίζοντας ταυτόχρονα την προστασία τους μέσω ηλεκτροδίων στάθμης ή φλοτεροδιακόπτη.
ΠΙΝΑΚΕΣ ΕΚΚΙΝΗΣΗΣ 1 ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ
Τύπος Τάση Hp KW Εκκίνηση Εύρος Α Υλικό κιβωτίου Προστασία Διαστάσεις
Υ x Π x Β (mm)
AS2D1007
230V 1 0,75 DOL 4-6,3 ABS

IP54

500x400x180
AS2D1011 1,5 1,1 6,3-10 500x400x180
AS2D1015 2 1,5 6,3-10 500x400x180
AS2D1022 3 2,2 10-16 500x400x180
AS2D3007 400V 1 0,75 DOL 1,6-2,5



ABS








IP54




500x400x180
AS2D3011 1,5 1,1 1,6-2,5 500x400x180
AS2D3015 2 1,5 2,5-4 500x400x180
AS2D3022 3 2,2 4-6,3 500x400x180
AS2D3030 4 3 6,3-10 500x400x180
AS2D3040 5,5 4 6,3-10 500x400x180
AS2Y3055 400V 7,5 5,5


Υ/Δ




10-16*



METAL








IP54




600x500x200
AS2Y3075 10 7,5 10-16* 600x500x200
AS2Y3110 15 11 18-22 600x500x200
AS2Y3150 20 15 23-27 600x500x200
AS2Y3185 25 18,5 28-34 700x500x200
AS2Y3220 30 22 35-41 700x500x200
AS2Y3300 40 30 51-56 800x600x200
AS2Y3370 50 37 52-68 800x600x200

Στη σειρά AS2Y3___ xρησιμοποιείται ασφάλεια με θερμικό διακόπτη εκτός από τους αστερίσκους όπου χρησιμοποιείται θερμομαγνητικός.

  • Πίνακες ελέγχου και αυτοματισμού για την εκκίνηση ευρείας γκάμας αντλιών επιφανείας.
  • Προστασία από ξηρά λειτουργία των αντλιών σε ενδεχόμενη αποστράγγιση της δεξαμενής άντλησης, μέσω φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης.
  • Εντολή εκκίνησης των αντλιών μέσω πιεζοστάτη, χρονοδιακόπτη ή φλοτεροδιακόπτη ρυθμιζόμενης διαφορικής στάθμης με αντίβαρο.

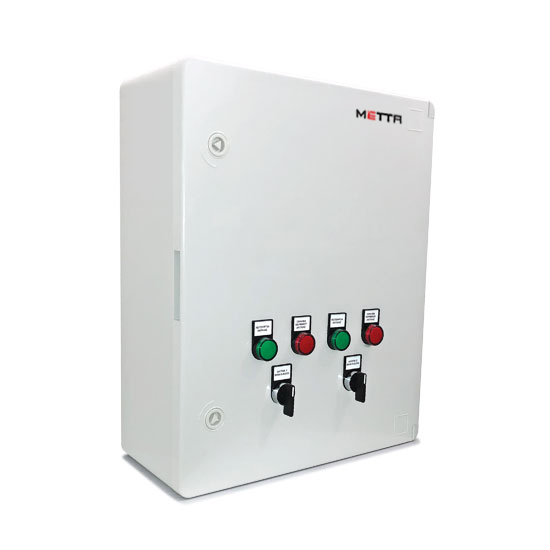

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΕΠΙΦΑΝΕΙΑΣ 230V ΕΩΣ 2,2KW
AS2D1___

  • Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
  • Γενικός διπολικό διακόπτης φορτίου
  • Θερμομαγνητικός διακόπτης ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα
  • Εκκινητής ισχύος, ένας για την κάθε αντλία για την απευθείας εκκίνησή της
  • Δυνατότητα σύνδεσης φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης για προστασία από έλλειψη νερού
  • Επιλογικός διακόπτης Ι-0-ΙΙ, ένας για κάθε αντλία για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
  • Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των 2 σε περίπτωση ενεργοποίησης της εντολής παράλληλης λειτουργίας
  • Επαφές για λειτουργία με φλοτέρ, πιεζοστάτες ή χρονοδιακόπτες στην αυτόματη λειτουργία
  • Ενδεικτικές λυχνίες για λειτουργία, βλάβη
  • Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας

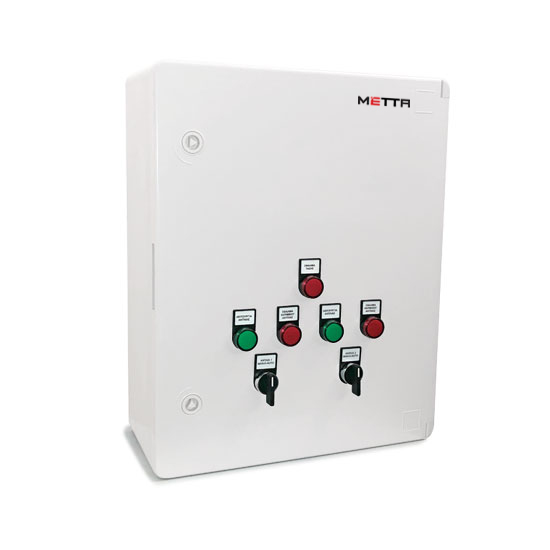

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΕΠΙΦΑΝΕΙΑΣ 400V ΕΩΣ 5,5KW
AS2D3___

  • Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
  • Γενικός διακόπτης φορτίου
  • Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
  • Θερμομαγνητικός διακόπτης, ένας για κάθε αντλία διαστασιολογημένος ανάλογα με το απορροφούμενο ρεύμα της για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα, με μετωπική βοηθητική επαφή
  • Εκκινητής ισχύος, ένας για την κάθε αντλία για την απευθείας εκκίνησή της
  • Δυνατότητα σύνδεσης φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης για προστασία από έλλειψη νερού
  • Επιλογικός διακόπτης Ι-0-ΙΙ, ένας για κάθε αντλία για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
  • Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των 2 σε περίπτωση ενεργοποίησης της εντολής παράλληλης λειτουργίας
  • Επαφές για λειτουργία με φλοτέρ, πιεζοστάτες ή χρονοδιακόπτες στην αυτόματη λειτουργία
  • Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης
  • ΕΚλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας

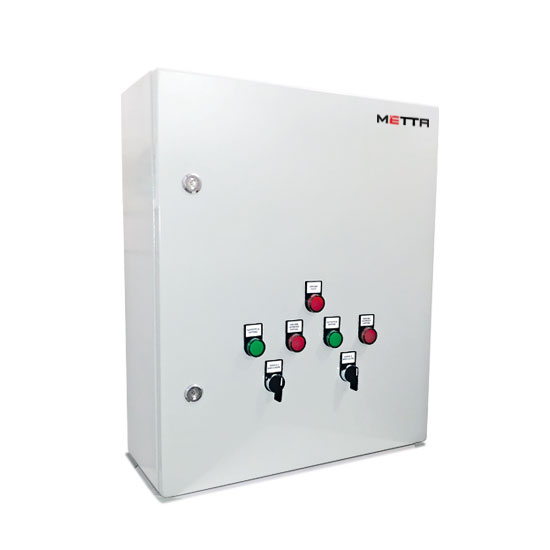

ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΕΠΙΦΑΝΕΙΑΣ ΜΕ ΕΚΚΙΝΗΣΗ Υ/Δ
AS2Y3___

  • Μεταλλικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
  • Γενικός διακόπτης φορτίου
  • Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
  • Αυτόματες ασφάλειες καμπύλης «K» για κάθε αντλία σε συνδυασμό με θερμικό ηλεκτρονόμο, κατάλληλες για προστασία κινητήρων από υπερένταση, βραχυκύκλωμα και υπερφόρτωση, ή εναλλακτικά θερμομαγνητικός διακόπτης
  • Εκκινητής Υ/Δ, ένας για κάθε αντλία, διαστασιολογημένος ανάλογα με την ισχύ της αντλίας
  • Δυνατότητα σύνδεσης φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης για προστασία από έλλειψη νερού
  • Επιλογικός διακόπτης Ι-0-ΙΙ, ένας για κάθε αντλία για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
  • Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των 2 σε περίπτωση ενεργοποίησης της εντολής παράλληλης λειτουργίας
  • Επαφές για λειτουργία με φλοτέρ, πιεζοστάτες ή χρονοδιακόπτες στην αυτόματη λειτουργία
  • Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης
  • Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας



ΚΩΔΙΚΟΣ ΠΡΟΣΘΕΤΑ
F

Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας και βλάβης (για τους πίνακες AS2D1__)
Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και σφάλματος τάσης (για τους πίνακες AS2D3__και AS2Y3__)
M Πολυόργανο 3 ενδείξεων με μετασχηματιστές έντασης
P Προστασία από ξηρά λειτουργία μέσω μέτρησης συντελεστής ισχύος (cosφ) χωρίς Autoreset
Χ Ενισχυμένη πρίζα γενικής χρήσης
Ε Εσωτερικός φωτισμός LED



  • Κατασκευή με κύρια υλικά ABB
  • Κατασκευή με κύρια υλικά CHINT
Φυλλάδιο πινάκων ΜΕΤΤΑ εκκίνησης δίδυμου αντλιών επιφανείας-ΑΒΒ
