Raven-Eye 2+

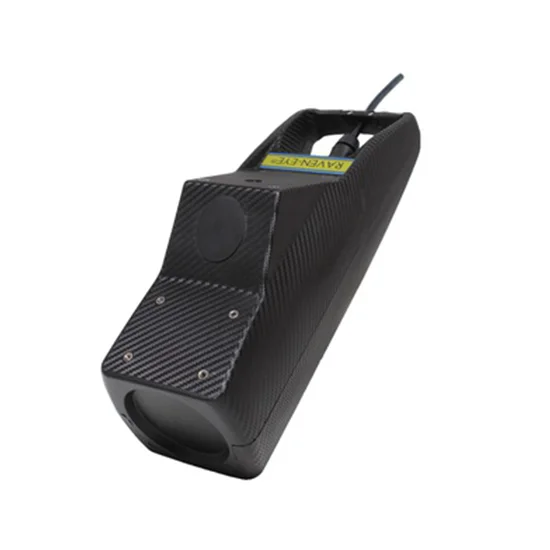

Το RAVEN-EYE 2+ είναι μετρητής παροχής ανοιχτών αγωγών χωρίς επαφή, της Flow-Tronic, που μετρά την ταχύτητα της ροής στην επιφάνεια του νερού με τεχνολογία Radar Doppler και τη στάθμη μέσω αντίστοιχου αισθητήρα. Τοποθετείται πάνω από την επιφάνεια του νερού, χωρίς να έρχεται σε επαφή με το υγρό, αποφεύγοντας προβλήματα ρύπανσης, διάβρωσης και εναποθέσεων. Υπολογίζει την παροχή απευθείας μέσα στον αισθητήρα, με προηγμένη ψηφιακή επεξεργασία και αυτο-εκπαιδευόμενο μοντέλο κατανομής ταχυτήτων, χωρίς ανάγκη θεωρητικών μοντέλων ή βαθμονόμησης στο πεδίο. Ο ερμητικά σφραγισμένος αισθητήρας δεν έχει αρθρώσεις ή βίδες και ουσιαστικά δεν απαιτεί συντήρηση.
- Δίκτυα αποχέτευσης και μεγάλοι ανοιχτοί αγωγοί
- Μονάδες επεξεργασίας λυμάτων
- Μελέτες χωρητικότητας και υπερχείλισης παντορροϊκών δικτύων
- Μελέτες εισροών και διήθησης
- Ροές με υψηλό στερεό φορτίο, διαβρωτικές ή καυστικές
- Βιομηχανικές και υδροηλεκτρικές εφαρμογές
- Ποτάμια, κανάλια και αρδευτικά δίκτυα
- Όμβρια ύδατα και παρακολούθηση επιφανειακών υδάτων
- Μετρητής ανοιχτών αγωγών χωρίς επαφή, τεχνολογίας Radar Doppler με αυτο-εκπαιδευόμενη ανάλυση κατανομής ταχυτήτων
- Μέτρηση ταχύτητας ±0,08 έως ±15 m/s, αμφίδρομη (bi-directional)
- Ακρίβεια ταχύτητας ±0,5% zero stability ±0,02 m/s · ανάλυση 0,001 m/s
- Ακρίβεια παροχής ±5% (για πλήρωση αγωγού 0-90%)
- Κατάλληλος για κανάλια/αγωγούς από 100 mm και άνω
- Είσοδος 4-20 mA (active 16 VDC) για αισθητήρα στάθμης
- Προαιρετική μέτρηση στάθμης: υπερηχητική (έως 5,75 m) ή Radar (έως 15 m)
- Έξοδος 4-20 mA για παροχή ή validated velocity (vQP / vQPMF)
- Επικοινωνία RS-485 με πρωτόκολλο Modbus ASCII/RTU (αυτόματη αναγνώριση)
- Ενσωματωμένοι αισθητήρες θερμοκρασίας (-40 έως +80°C), υγρασίας και πίεσης — σύστημα auto-diagnostic
- Ενσωματωμένη μέτρηση κλίσης (pitch & roll) με επιταχυνσιόμετρο
- Τροφοδοσία 4 έως 26 VDC ή μέσω IFQ LOGGER / IFQ MONITOR
- Λογισμικό παραμετροποίησης FUZION
- Διαθέσιμη πιστοποιημένη έκδοση ATEX
- Περίβλημα πολυουρεθάνης (PU) βαθμός προστασίας IP68 · ερμητικά σφραγισμένο, χωρίς αρθρώσεις ή βίδες
- Διαστάσεις 422 × 140 × 183 mm βάρος 3,65 kg
- Καλώδιο αισθητήρα με μανδύα πολυουρεθάνης, μήκος 10 m (προαιρετικά 20/30 m έως 300 m)
- Πιστοποίηση CE διαθέσιμη έκδοση ATEX

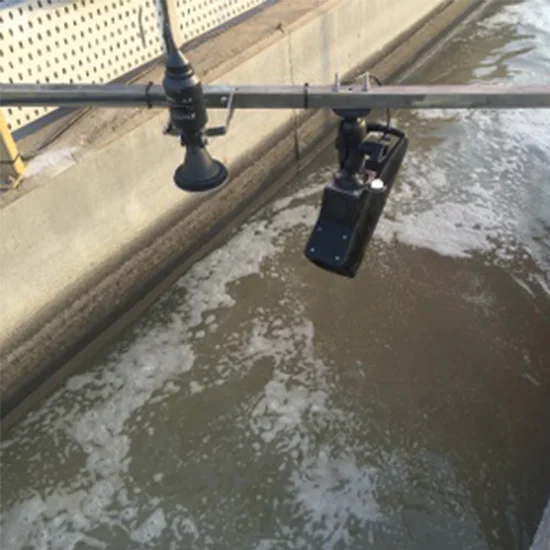

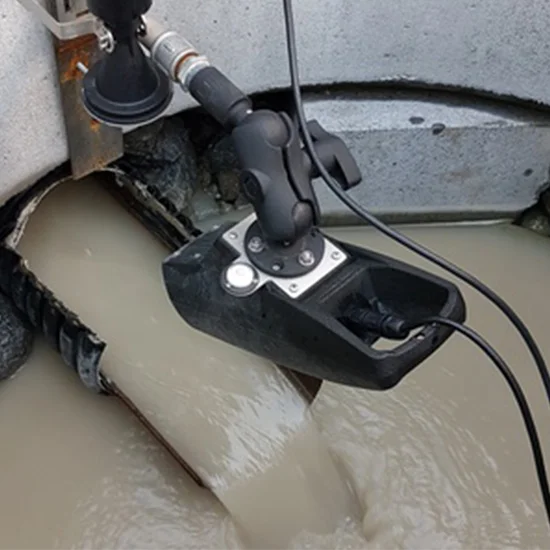

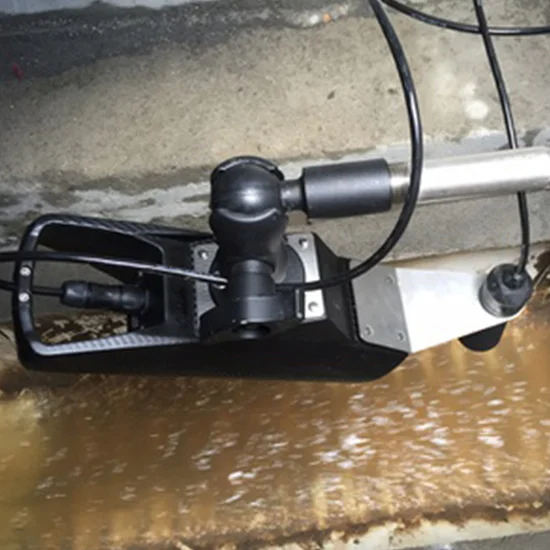

- Αξεσουάρ στερέωσης για εύκολη εγκατάσταση (σε φρεάτιο ή κάτω από γέφυρα)
- Προαιρετικά: αισθητήρας στάθμης, καλώδιο επικοινωνίας RAV-4005 (USB), μονάδα IFQ LOGGER / IFQ MONITOR
