Flow 38
Ο FLOW 38 είναι ιδανικός για χρήση σε δίκτυα ύδρευσης και μονάδες επεξεργασίας νερού και λυμάτων, σε βιομηχανικά δίκτυα διανομής και διεργασιών, σε αρδευτικά και γεωργικά συστήματα, καθώς και σε εγκαταστάσεις τροφίμων και ποτών, χαρτοβιομηχανίας, ενέργειας και εξορυκτικών δραστηριοτήτων, όπου απαιτείται συνεχής μέτρηση παροχής χωρίς απώλειες πίεσης και χωρίς κινούμενα μέρη.
Η ευρεία γκάμα υλικών επένδυσης και ηλεκτροδίων επιτρέπει τη χρήση του και σε χημικά επιθετικά, αποξεστικά ή υψηλής θερμοκρασίας ρευστά, ενώ οι υγειονομικές συνδέσεις clamp καλύπτουν εφαρμογές τροφίμων. Το εύρος διατομών επιτρέπει την κάλυψη τόσο μικρών γραμμών δοσομέτρησης όσο και κύριων αγωγών μεταφοράς, ενώ η έκδοση με απομακρυσμένη μονάδα ηλεκτρονικών εξυπηρετεί δυσπρόσιτα ή θερμικά επιβαρυμένα σημεία μέτρησης.
Το πλαίσιο πιστοποιήσεων καθορίζει και το πεδίο χρήσης κάθε έκδοσης. Η έκδοση FLOW 38 MID φέρει έγκριση τύπου κατά MID και είναι κατάλληλη για νόμιμη μέτρηση σε τιμολόγηση: καταμέτρηση καταναλώσεων σε δίκτυα ύδρευσης, χρέωση βιομηχανικών καταναλωτών, μετρήσεις σε σημεία παράδοσης νερού και σε δίκτυα αποχέτευσης. Για τη ναυτιλία και τις υπεράκτιες εγκαταστάσεις διατίθεται έκδοση με πιστοποίηση DNV, ενώ για δίκτυα πόσιμου νερού διατίθεται επένδυση με έγκριση καταλληλότητας για πόσιμο νερό.
- Κατάλληλος για αγώγιμα ρευστά με ελάχιστη αγωγιμότητα 5 μS/cm
- Διαθέσιμες διάμετροι DN4 έως DN800 (άλλες διαθέσιμες κατόπιν ζήτησης | FLOW 38) και DN10 έως DN400 (FLOW 38 MID)
- Επεξεργασία σημάτων από ροή ρευστών και προς τις δύο κατευθύνσεις
- Ακρίβεια μέτρησης έως ±0,5% με επαναληψιμότητα ±0,2%
- Δυναμικό εύρος μέτρησης 1/60, 1/100 ή 1/200 – στην έκδοση MID R40 ή R50
- Λειτουργία χωρίς κινούμενα μέρη και χωρίς απώλειες πίεσης
- Ανίχνευση κενού αγωγού μέσω ειδικών ηλεκτροδίων (DN10 έως DN600)
- Ενσωματωμένη λειτουργία επιτηρητή ροής (flow switch)
- Εκδόσεις Compact ή Remote, με καλώδιο μήκους 3 έως 30 m
- Τρεις διατάξεις μονάδας ηλεκτρονικών: κεφαλής (H) με περιστροφή 350°, πρόσοψης (F) και πίνακα (P)
- Ενσωματωμένη οθόνη LCD 2×16 χαρακτήρων με οπίσθιο φωτισμό, περιστρεφόμενη ανά 90°
- Διαθέσιμες επιλογές τροφοδοσίας: 230 Vac, 24 Vac/dc, 110 Vac (κατόπιν αιτήματος), με κατανάλωση 4,6 VA
- Καταγραφή δεδομένων σε κάρτα micro SD, με ιστορικό έως 176 ημερών (προαιρετικό)
- Σήματα εξόδου:
- Παλμού / κατάστασης: δύο έξοδοι έως 400 Hz, ενεργές ή παθητικές
- Αναλογικό: 4÷20 mA, ενεργό ή παθητικό
- Πρωτόκολλα επικοινωνίας: Modbus RTU ή M-Bus μέσω RS485 – προαιρετικά HART, Modbus TCP/IP με ενσωματωμένο web server, M-Bus ή NB-IoT
- Συνδέσεις διεργασίας: φλαντζωτή (EN 1092), σπείρωμα (EN 10226-1 και NPT), τύπου sandwich ή υγειονομική clamp (DIN 32676 / DIN 11851)
- Πιέσεις λειτουργίας: PN10 έως PN100 κατά DIN, 10K έως 40K κατά JIS, Class 150 και 300 κατά ANSI
- Θερμοκρασία μέσου: έως 90 °C στην έκδοση Compact και έως 170 °C στην έκδοση Remote, ανάλογα με την επένδυση
- Θερμοκρασία περιβάλλοντος: 5 έως 55 °C
- Βαθμός προστασίας:
- Αισθητήρας: IP65 / IP67 / IP68
- Ηλεκτρονικά έκδοσης κεφαλής: IP65 / IP67
- Ηλεκτρονικά εκδόσεων πρόσοψης και πίνακα: IP54
- Πιστοποιήσεις:

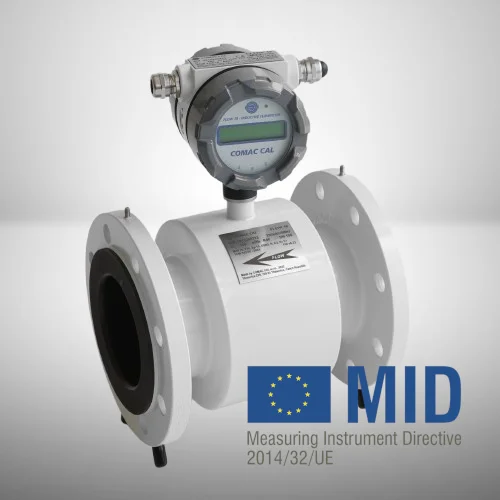

- MID, κλάση ακρίβειας 2 (έκδοση FLOW 38 MID)

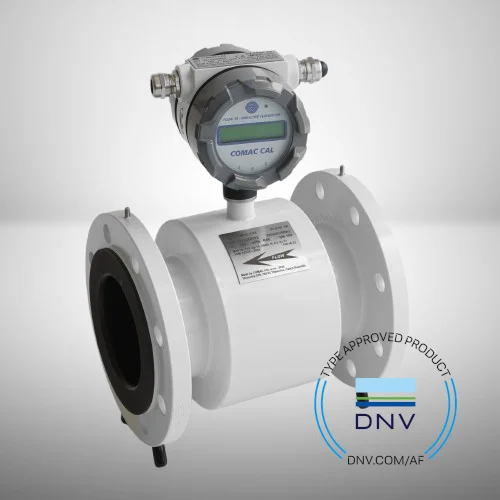

- DNV για ναυτιλιακές και υπεράκτιες εφαρμογές (προαιρετικά)
- Επένδυση εγκεκριμένη για πόσιμο νερό (προαιρετικά)
- Υλικό σώματος αισθητήρα: Ανοξείδωτος χάλυβας ή ανθρακούχος χάλυβας με επίστρωση πολυουρεθάνης στις φλαντζωτές εκδόσεις, ανοξείδωτος χάλυβας AISI 304 στις σπειρωτές και sandwich εκδόσεις, ανοξείδωτος χάλυβας AISI 316 στις υγειονομικές συνδέσεις clamp
- Επιλογή επένδυσης: Σκληρό ή μαλακό ελαστικό, ελαστικό εγκεκριμένο για πόσιμο νερό, κεραμικό, Rilsan, PVDF, PFA, PTFE ή ETFE (ανά DN)
- Επιλογή υλικού ηλεκτροδίων: AISI (SS) 316Ti, Hastelloy C4, Titanium, Tantalum
- Κατασκευή σώματος: Πλήρως συγκολλητή κατά EN 226
- Δυνατότητα τροποποίησης: Μήκος σώματος & Διάμετρος σύνδεσης
