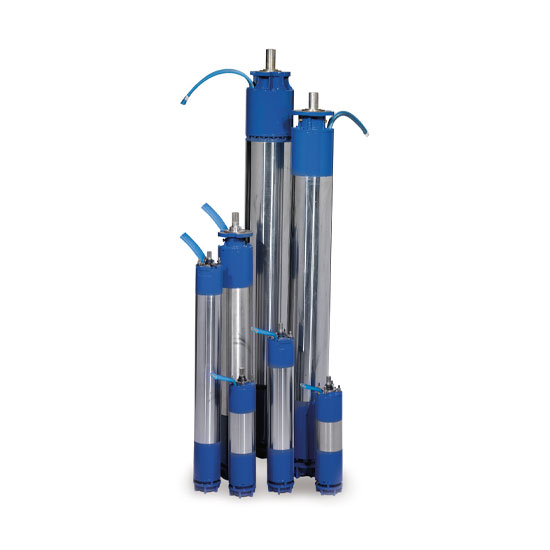

L6C - L6W
Υποβρύχιοι κινητήρες 6” επαναπεριελίξιμοι ή κλειστού τύπου με επιλογή υλικών που εγγυώνται βέλτιστη λειτουργία, ανώτερη ποιότητα και αξιοπιστία.
- Τριφασικοί L6C: 4 έως 37 kW.
- Τριφασικοί L6W: 4 έως 37 kW.
- Όλοι οι τύποι μπορούν να λειτουργήσουν και σε οριζόντια θέση, δεδομένου ότι η αντλία θα παρέχει ελάχιστο αξονικό φορτίο 250Ν στο εύρος λειτουργίας της.
- Εξωτερικό κέλυφος από ανοξείδωτο χάλυβα.
- Κατασκευή κατά standard ΝΕΜΑ.
- Κλάση μόνωσης Class F (L6C), Class Y (L6W).
- Στάτης:
Κλειστού τύπου με εναλλάξιμη φύσιγγα (L6C)
Υδρολίπαντος επαναπεριελίξιμος με τυλίγματα επικάλυψης PVC (L6W). - Προστασία ΙΡ68.
- Ελαστικά διαφράγματα για τις θερμικές διαστολές του εσωτερικού υγρού.
- Ωστικό έδρανο αξονικών φορτίων τύπου Kingsbury.
- Ο μηχανικός στυπιοθλίπτης προστατεύεται από την άμμο (sand guard).
- Bάθος βύθισης: έως 250m (L6C), έως 350m (L6W).
- Αριθμός εκκινήσεων ανά ώρα, ομοιόμορφα κατανεμημένες:
L6C: 25.
L6W: 15. - Ανοχή μεταβολών τάσης έως ±10%.
- Θερμοκρασία αντλούμενου υγρού:
L6C: 35 °C με ελάχιστη ταχύτητα ροής αντλούμενου υγρού πλευρικά του κινητήρα 0,2 m/s.
L6W: 25 °C με ελάχιστη ταχύτητα ροής αντλούμενου υγρού πλευρικά του κινητήρα 0,2 m/s εως 30kW.
L6W: 25 °C με ελάχιστη ταχύτητα ροής αντλούμενου υγρού πλευρικά του κινητήρα 0,5 m/s για τα 37 kW. - Αξονικά φορτία:
16000N από 4 έως 22 kW – L6C & L6W.
27000N από 30 έως 37 kW – L6C.
30000N από 26 έως 37 kW – L6W. - Περιλαμβάνονται οι βίδες.
Προαιρετικά διατίθενται
- Κινητήρες με μονό καλώδιο.
- Μηχανικός στυπιοθλίπτης από Silicon Carbide.
- 4πολικοί κινητήρες.
- Αισθητήρας θερμοκρασίας PT100.
- Περιελίξεις για υψηλές θερμοκρασίες.
- Διαφορετικά υλικά κατασκευής.
Μέρη κινητήρα | Υλικά κατασκευής L6C | Υλικά κατασκευής L6W |
Άνω μπρακέτο | Χυτοσίδηρος GJL-200 | Χυτοσίδηρος GJL-200 |
Eξωτερικό κέλυφος | Ανοξείδωτος χάλυβας AISI 304L | Ανοξείδωτος χάλυβας AISI 304L |
Προέκταση άξονα | Ανοξείδωτος χάλυβας AISI 329 | Ανοξείδωτος χάλυβας AISI 420 |
Κάτω μπρακέτο | Χυτοσίδηρος GJL-200 | Χυτοσίδηρος GJL-200 |
Μηχανικός στυπιοθλίπτης | Carbon graphite / Aluminium oxide | Carbon graphite / Aluminium oxide |
Προστασία άμμου (Sand guard) | Ανοξείδωτος χάλυβας AISI 304 + NBR | EPDM |
Δακτύλιοι στεγανοποίησης (O-ring) | NBR | NBR |
Βίδες & παξιμάδια | Ανοξείδωτος χάλυβας AISI 304 | Ανοξείδωτος χάλυβας AISI 304 |
Ελαστικό διάφραγμα | NBR | EPDM |
Κάτω κάλυμμα | Ανοξείδωτος χάλυβας AISI 304 | Χυτοσίδηρος GJL-200 |
