Ecocirc XL - XL PLUS

ΑΝΑΚΥΚΛΟΦΟΡΙΑ

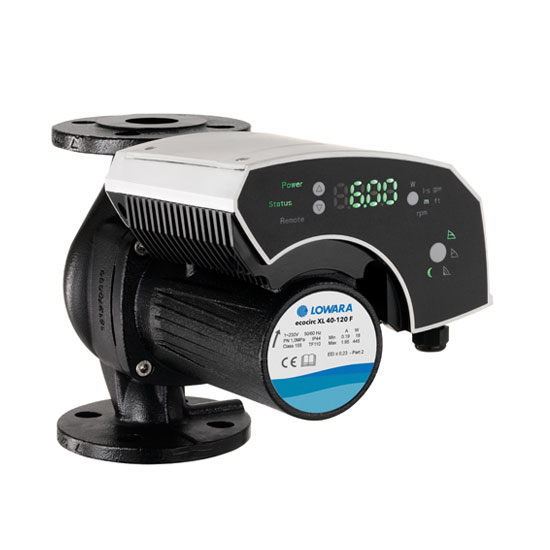

Οι Εcocirc XL και XL Plus αποτελούν την τελευταία λέξη της τεχνολογίας στους κυκλοφορητές υγρού ρότορα, με ενσωματωμένη μονάδα ελέγχου.
Lowara
Εκδήλωση Ενδιαφέροντος

Ecocirc XL

Τύπος Σπείρωμα Φλάντζα Απόσταση στομίων
(mm)		 Watt
min ~ max		 Amp
min ~ max		 Κωδικός
Ecocirc XL		 Κωδικός
Ecocirc XLN

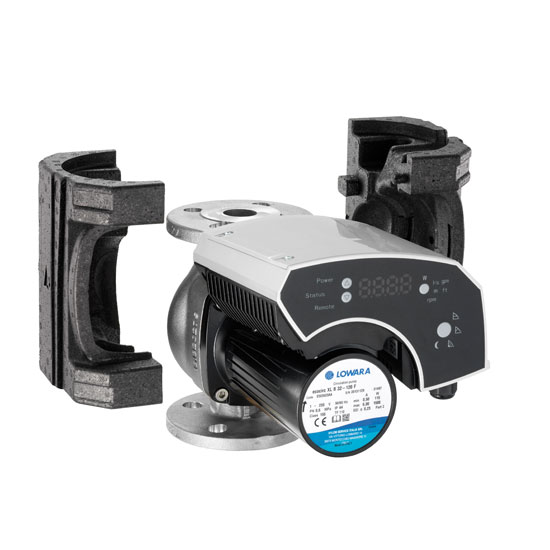

Ανοξείδωτο σώμα		 Κωδικός
Ecocirc XLD*

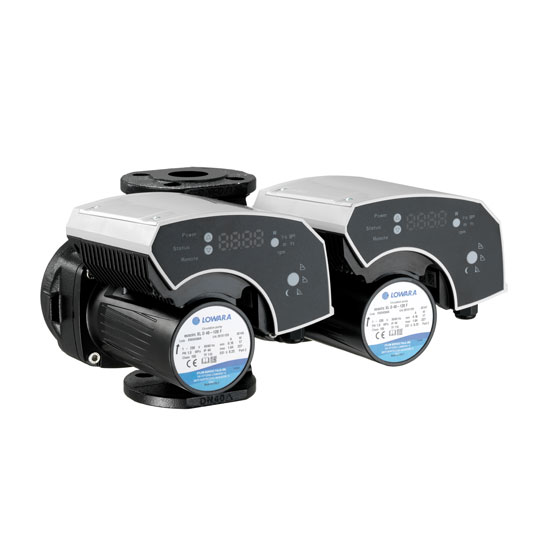

Διπλής κεφαλής
ecocirc XL 25-40 G 1 ½ – Rp 1 180 5 ~ 50 0,1 ~ 0,5 W605009100 W605009300 –
ecocirc XL 25-60 180 5 ~ 100 0,1 ~ 1,0 W605009150 W605009350 –
ecocirc XL 25-80 180 17 ~ 193 0,2 ~ 1,4 WE503010AA – –
ecocirc XL 25-100 180 17 ~ 231 0,2 ~ 1,7 WE503020AA – –
ecocirc XL 32-40 G 2 – Rp 1 ¼ 180 5 ~ 50 0,1 ~ 0,5 W605009200 W605009400 –
ecocirc XL 32-60 180 5 ~ 100 0,1 ~ 1,0 W605009250 W605009450 –
ecocirc XL 32-80 180 18 ~ 191 0,2 ~ 1,4 WE503030AA WE510010AA WE502010AA
ecocirc XL 32-100 180 18 ~ 233 0,2 ~ 1,7 WE503040AA WE510020AA WE502020AA
ecocirc XL 32-80 F DN32 220 18 ~ 192 0,2 ~ 1,4 WE503050AA – WE502030AA
ecocirc XL 32-100 F 220 17 ~ 230 0,2 ~ 1,7 WE503060AA – WE502040AA
ecocirc XL 32-120 F 220 36 ~ 549 0,2 ~ 2,4 WE503070AA WE510030AA WE502070AA
ecocirc XL 40-80.11 F DN40 220 18 ~ 190 0,2 ~ 1,4 WE500800AA – WE500900AA
ecocirc XL 40-80 F 220 13 ~ 356 0,1 ~ 1,6 WE501130AA – WE501170AA
ecocirc XL 40-100.12 F 220 17 ~ 220 0,2 ~ 1,6 WE500810AA – WE500910AA
ecocirc XL 40-100 F 220 13 ~ 455 0,1 ~ 2,1 WE501140AA – WE501180AA
ecocirc XL 40-120 F 250 36 ~ 544 0,2 ~ 2,4 WE503100AA WE510040AA WE502080AA
ecocirc XL 40-150 F 250 28 ~ 637 0,4 ~ 2,9 WE501010AA – WE501070AA
ecocirc XL 40-180 F 250 29 ~ 823 0,4 ~ 3,7 WE501020AA – WE501080AA
ecocirc XL 50-80 F DN50 240 16 ~ 377 0,1 ~ 1,7 WE501160AA WE510050AA WE501200AA
ecocirc XL 50-100 F 280 16 ~ 493 0,1 ~ 2,2 WE501150AA – –
ecocirc XL 50-120 F 280 53 ~ 892 0,4 ~ 4,0 WE503130AA WE510070AA WE503450AA
ecocirc XL 50-150 F 280 46 ~ 1150 0,4 ~ 5,1 WE501030AA – WE501090AA
ecocirc XL 50-180 F 280 46 ~ 1470 0,4 ~ 6,9 WE501040AA – WE501100AA
ecocirc XL 65-80 F DN65 340 45 ~ 510 0,2 ~ 2,2 WE503140AA WE510060AA WE502100AA
ecocirc XL 65-120 F 340 52 ~ 927 0,4 ~ 4,1 WE503150AA WE510080AA WE503470AA
ecocirc XL 65-150 F 340 47 ~ 1300 0,4 ~ 5,9 WE501050AA – WE501110AA
ecocirc XL 65-180 F 340 50 ~ 1495 0,4 ~ 6,6 WE501060AA – WE501120AA
ecocirc XL 80-120 F  PN6 DN80 360 55 ~ 1510 0,4 ~ 6,6 WE503170AA WE503480AA
ecocirc XL 80-120 F  PN10 360 55 ~ 1510 0,4 ~ 6,6 WE503160AA – WE503490AA
ecocirc XL 100-120 F PN6 DN100 360 57 ~ 1510 0,4 ~ 6,6 WE503180AA – –
ecocirc XL 100-120 F PN10 360 57 ~ 1510 0,4 ~ 6,6 WE503190AA – –

* Τα Watt και τα Ampere της σειράς D αποκλείνουν κατα +/- 10% των ανωτέρω αναφερόμενων τιμών.



Οι χυτοσιδηροί τύποι με σπείρωμα συνοδεύονται από ρακόρ σύνδεσης.

Επιλογές επικοινωνίας:
– Εξωτερικό σήμα Start – Stop (Ψηφιακή είσοδος).
– Signal relay (Ψηφιακή είσοδος).
– Αναλογική είσοδος 0-10V.



Ecocirc XL PLUS

Τύπος Σπείρωμα Φλάντζα Απόσταση στομίων
(mm)		 Watt
min ~ max		 Amp
min ~ max		 Κωδικός
Ecocirc
XL PLUS		 Κωδικός
XL PLUS N
Ανοξείδωτο
σώμα		 Κωδικός
XL PLUS D*
Διπλής
κεφαλής
ecocirc XL PLUS 25-40 G 1 ½ – Rp 1 180 5 ~ 50 0,1 ~ 0,5 W605009125 W605009325 –
ecocirc XL PLUS 25-60 180 5 ~ 100 0,1 ~ 1,0 W605009175 W605009375 –
ecocirc XL PLUS 25-80 180 17 ~ 193 0,2 ~ 1,4 WE503210AA – –
ecocirc XL PLUS 25-100 180 17 ~ 231 0,2 ~ 1,7 WE503220AA – –
ecocirc XL PLUS 32-40 G 2 – Rp 1 ¼ 180 5 ~ 50 0,1 ~ 0,5 W605009225 W605009425 –
ecocirc XL PLUS 32-60 180 5 ~ 100 0,1 ~ 1,0 W605009275 W605009475 –
ecocirc XL PLUS 32-80 180 18 ~ 191 0,2 ~ 1,4 WE503230AA WE510090AA WE502110AA
ecocirc XL PLUS 32-100 180 18 ~ 233 0,2 ~ 1,7 WE503240AA WE510100AA WE502120AA
ecocirc XL PLUS 32-80 F DN32 220 18 ~ 192 0,2 ~ 1,4 WE503250AA – WE502130AA
ecocirc XL PLUS 32-100 F 220 17 ~ 230 0,2 ~ 1,7 WE503260AA – WE502140AA
ecocirc XL PLUS 32-120 F 220 36 ~ 549 0,2 ~ 2,4 WE503270AA WE510110AA WE502170AA
ecocirc XL PLUS 40-80 F DN40 220 13 ~ 356 0,1 ~ 1,6 WE501330AA – WE501370AA
ecocirc XL PLUS 40-100 F 220 13 ~ 455 0,1 ~ 2,1 WE501340AA – WE501380AA
ecocirc XL PLUS 40-120 F 250 36 ~ 544 0,2 ~ 2,4 WE503300AA WE510120AA WE502180AA
ecocirc XL PLUS 40-150 F 250 28 ~ 637 0,4 ~ 2,9 WE501210AA – WE501270AA
ecocirc XL PLUS 40-180 F 250 29 ~ 823 0,4 ~ 3,7 WE501220AA – WE501280AA
ecocirc XL PLUS 50-80 F DN50 240 16 ~ 377 0,1 ~ 1,7 WE501360AA WE510130AA WE501400AA
ecocirc XL PLUS 50-100 F 280 16 ~ 493 0,1 ~ 2,2 WE501350AA – –
ecocirc XL PLUS 50-120 F 280 53 ~ 892 0,4 ~ 4,0 WE503330AA WE510150AA WE503550AA
ecocirc XL PLUS 50-150 F 280 46 ~ 1150 0,4 ~ 5,1 WE501230AA – WE501290AA
ecocirc XL PLUS 50-180 F 280 46 ~ 1470 0,4 ~ 6,9 WE501240AA – WE501300AA
ecocirc XL PLUS 65-80 F DN65 340 45 ~ 510 0,2 ~ 2,2 WE503340AA WE510140AA WE502200AA
ecocirc XL PLUS 65-120 F 340 52 ~ 927 0,4 ~ 4,1 WE503350AA WE510160AA WE503570AA
ecocirc XL PLUS 65-150 F 340 47 ~ 1300 0,4 ~ 5,9 WE501250AA – WE501310AA
ecocirc XL PLUS 65-180 F 340 50 ~ 1495 0,4 ~ 6,6 WE501260AA – WE501320AA
ecocirc XL PLUS 80-120 F PN6 DN80 360 55 ~ 1510 0,4 ~ 6,6 WE503370AA – WE503580AA
ecocirc XL PLUS 80-120 F PN10 360 55 ~ 1510 0,4 ~ 6,6 WE503360AA – WE503590AA
ecocirc XL PLUS 100-120 F PN6 DN100 360 57 ~ 1510 0,4 ~ 6,6 WE503380AA – –
ecocirc XL PLUS 100-120 F PN10 360 57 ~ 1510 0,4 ~ 6,6 WE503390AA – –

* Τα Watt και τα Ampere της σειράς D αποκλείνουν κατα +/- 10% των ανωτέρω αναφερόμενων τιμών.



Οι χυτοσιδηροί τύποι με σπείρωμα συνοδεύονται από ρακόρ σύνδεσης.

Επιλογές επικοινωνίας:
– Εξωτερικό σήμα Start – Stop (Ψηφιακή είσοδος).
– Signal relay (Ψηφιακή είσοδος).
– Αναλογική είσοδος 0-10V.
– Αναλογική είσοδος 4-20mA για εξωτερικό διαφορικό αισθητήριο θερμοκρασίας.
– Επικοινωνία Modbus RTU (για όλα τα μοντέλα), BACNet (για όλα τα μοντέλα εκτός των XL – XLN 25-40, 25-60, 32-40, 32-60).
– Ασύρματα με το επιπλέον κιτ WiFi.

  • Συστήματα ζεστού νερού χρήσης και θέρμανσης.
  • Συστήματα ψύξης και κλιματισμού.
  • Ηλιακά.
  • Γεωθερμικά συστήματα.

Κυκλοφορητής

  • Παροχή έως 70 m3/h οι μονοί και έως 135 m3/h οι δίδυμοι.
  • Μανομετρικό έως 12 m.
  • Πίεση λειτουργίας έως 10 bar.
  • Θερμοκρασία αντλούμενου υγρού από -10 °C έως +110 °C.
  • Θερμοκρασία περιβάλλοντος κατά την λειτουργία από 0 έως 40 °C.

Κινητήρας

  • Μονοφασικός.
  • Κατανάλωση:
    Τύπος Ecocirc XL έως 1510 Watt.
    Τύπος Ecocirc XL-D έως 1560 Watt.
  • Προστασία IP44.
  • Κλάση μονώσεως F.

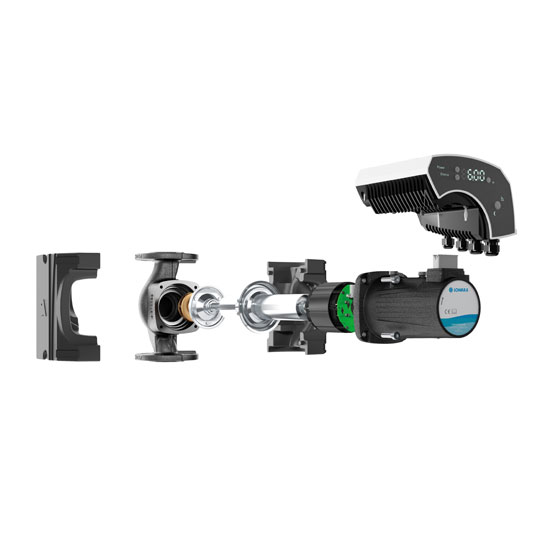

Μέρη κυκλοφορητή Υλικά κατασκευής
XL – XLD XLB XLN
Σώμα Χυτοσίδηρος EN 1561-GJL-250 Ορείχαλκος CuSn10-C-GS Ανοξείδωτος Χάλυβας AISI 304
Σώμα κινητήρα Αλουμίνιο Αλουμίνιο Αλουμίνιο
Πτερωτή PPO (PPS σειρά F) PPO (PPS σειρά F) PPO (PPS σειρά F)
Άξονας Ανοξείδωτος χάλυβας AISI 420 Ανοξείδωτος χάλυβας AISI 420 Ανοξείδωτος χάλυβας AISI 420
Σφαιρικό κουζινέτο Οξείδιο του αλουμινίου (τύποι 25-40, 25-60, 32-40, 32-60)
Κουζινέτα άξονα Άνθρακας εμπλουτισμένος με ρητίνη (λοιποί τύποι)
