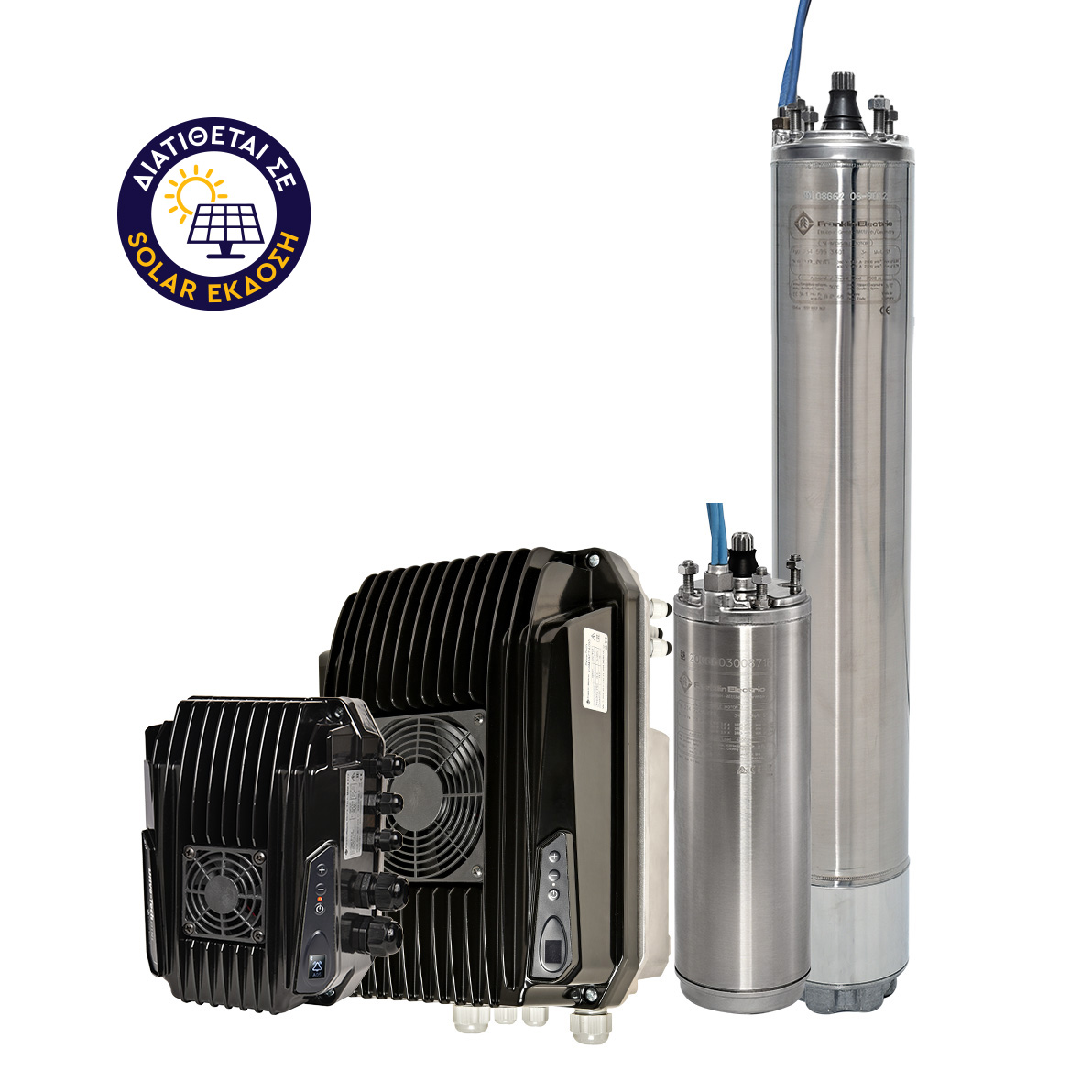

4" High Efficiency System (HES)
- Σύγχρονο υποβρύχιο κινητήρα μόνιμου μαγνήτη (4" NEMA): 4" HES: 0,55 - 7,5kW 1,1 / 2,2 / 3,0 / 4,0 / 5,5 / 7,5kW (100Hz - 3000rpm)
- Inverter
- Φίλτρο εξόδου (> 230V)
Σύστημα υψηλής απόδοσης 4” (Κινητήρας 4” PM 220V – Inverter)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
| 4HES – 220 – 1,1kW – 1,5HP | FRK308071001 | Drive-Tech MINI | 66 | 1- | 0,55 – 1,1 | 0,75 – 1,5 | 3×220 | 100 | 4.000 |
| 4HES – 220 – 2,2kW – 3HP | FRK308072001 | 1,1 – 2,2 | 1,5 – 3,0 | ||||||
| 4HES – 220 – 3kW – 4HP | FRK308073001 | Drive-Tech COMPACT | 2,2 – 3,0 | 3,0 – 4,0 | |||||
| 4HES – 220 – 4kW – 5,5HP | FRK308074001 | 3,0 – 4,0 | 4,0 – 5,5 |
Σύστημα υψηλής απόδοσης 4” (Κινητήρας 4” PM 380V – Inverter – ΦΙΛΤΡΟ DV/DT)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 4HES – 380 – 2,2kW – 3HP – DV/DT | FRK308062001 | Drive-Tech MINI | 66 | 3- | 1,1 – 2,2 | 1,5 – 3,0 | 3×380 | 100 | 4.000 | εξωτερικό |
| 4HES – 380 – 3kW – 4HP – DV/DT | FRK308063001 | 2,2 – 3,0 | 3,0 – 4,0 | 4.000 | ||||||
| 4HES – 380 – 4kW – 5,5HP – DV/DT | FRK308064001 | 3,0 – 4,0 | 4,0 – 5,5 | 6.500 | ||||||
| 4HES – 380 – 5,5kW – 7,5HP – DV/DT | FRK308065001 | 4,0 – 5,5 | 5,5 – 7,5 | 6.500 | ||||||
| 4HES – 380 – 7,5kW – 10HP – DV/DT | FRK308066001 | Drive-Tech COMPACT | 4,0 – 7,5 | 5,5 – 10 | 6.500 | Plug-in |
Σύστημα υψηλής απόδοσης 4” (Κινητήρας 4” PM 380V – Inverter – ΦΙΛΤΡΟ SINUS)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 4HES – 380 – 2,2kW – 3HP – SIN | FRK308062002 | Drive-Tech MINI | 66 | 3- | 1,1 – 2,2 | 1,5 – 3,0 | 3×380 | 100 | 4.000 | εξωτερικό |
| 4HES – 380 – 3kW – 4HP – SIN | FRK308063002 | 2,2 – 3,0 | 3,0 – 4,0 | 4.000 | ||||||
| 4HES – 380 – 4kW – 5,5HP – SIN | FRK308064002 | 3,0 – 4,0 | 4,0 – 5,5 | 6.500 | ||||||
| 4HES – 380 – 5,5kW – 7,5HP – SIN | FRK308066004 | 4,0 – 5,5 | 5,5 – 7,5 | 6.500 | ||||||
| 4HES – 380 – 7,5kW – 10HP – SIN |
FRK3080626002 | Drive-Tech COMPACT | 4,0 – 7,5 | 5,5 – 10 | 6.500 |
Σύστημα υψηλής απόδοσης 4” Solar (Κινητήρας 4” PM 220V – Inverter – ΦΙΛΤΡΟ)
| Τύπος | Κωδικός | Inverter | IP (Inverter) |
Είσοδος VFD (φάση) |
kW | HP | Τάση κινητήρα (V) |
Κινητήρας (Hz) |
Thrust (N) |
Τύπος φίλτρου |
| 4HES – 220 – 0,55kW – 1,1HP – Solar | FRK308071002S | Drive-Tech MINI Solar | 66 | 1 – AC/DC | 0,55 – 0,75 | 1,1 | 3×220 | 100 | 4.000 | – |
| 4HES – 220 – 1,1kW – 1,5HP – Solar | FRK308071001S | Drive-Tech MINI Solar | 66 | 1 – AC/DC | 0,55 – 1,1 | 0,75 – 1,5 | 3×220 | 4.000 | – | |
| 4HES – 220 – 2,2kW – 3HP – Solar | FRK308072001S | Drive-Tech MINI Solar | 66 | 1 – AC/DC | 1,1 – 2,2 | 1,5 – 3,0 | 3×220 | 4.000 | – | |
| 4HES – 220 – 3kW – 4HP – Solar | FRK308073001S | Drive-Tech MP | 65 | 3 – AC/DC | 2,2 – 3,0 | 3,0 – 4,0 | 3×220 | 4.000 | – | |
| 4HES – 220 – 4kW – 5,5HP – Solar | FRK308074001S | Drive-Tech MP | 65 | 3 – AC/DC | 3,0 – 4,0 | 4,0 – 5,5 | 3×220 | 6.500 | – | |
| 4HES – 220 – 7,5kW – 10HP – Solar | FRK308066001S | Drive-Tech MP | 66 | 3 – AC/DC | 2,2 – 3,0 | 3,0 – 4,0 | 3×380 | 6.500 | Plug-in |
Εξαιρετική συμπεριφορά μερικού φορτίου.
Παροχή ολοκληρωμένων λύσεων και απόλυτα συμβατών εξαρτημάτων, τα οποία εγγυώνται κορυφαία αποτελεσματικότητα.
Ενσωματωμένα χαρακτηριστικά ομαλής εκκίνησης και προστασίας.
Βελτιωμένη απόδοση κινητήρα που φτάνει έως και το 21%.*
Λόγω της υψηλής απόδοσης του κινητήρα, το ρεύμα (Ampere) μειώνεται σημαντικά, γεγονός που μπορεί να οδηγήσει σε μικρότερη διατομή καλωδίου και επομένως εξοικονόμηση κόστους.
Διορθωμένη είσοδος συντελεστή ισχύος.
Σημαντική χαμηλότερη αύξηση της θερμότητας του κινητήρα και συνεπώς αύξηση της διάρκειας ζωής του.
Εύκολη ρύθμιση του συστήματος, εξαιτίας των προκαθορισμένων ρυθμίσεων, της διεπαφής χρήστη και του σχετικού λογισμικού της Franklin Electric.
Έλεγχος ταχύτητας, μέσω του οποίου η αντλία ταιριάζει με το σύστημα ανά πάσα στιγμή.
*Σε σύγκριση με την υπάρχουσα τεχνολογία ασύγχρονων κινητήρων.
- Τροφοδοσία συστήματος: 220-400 / 460 V ± 10% (50/60Hz)
- Συχνότητα: 50Hz – 60Hz ± 2%
- Ονομαστική θερμοκρασία περιβάλλοντος: 30°C, ηλεκτρονικά μέρη: 50°C (> 40°C με μείωση ισχύος)
- Βαθμός προστασίας Κινητήρας IP68
κλάση μόνωσης Β
Inverter IP66
Φίλτρο IP00 - Κάθετη ή οριζόντια λειτουργία
- Ενσωματωμένο Bluetooth 4.0, για απομακρυσμένο έλεγχο και παρακολούθηση
